Macchina per il recupero dell'elio industriale con tasso di recupero ≥90% per apparecchiature per prove di tenuta dell'elio

L'elio non scompare una volta completato il test di tenuta. Gran parte del gas rimane all'interno della camera di prova, delle tubazioni e degli apparecchi collegati. Se viene sfiatato dopo ogni ciclo, è necessario fornire continuamente elio fresco per mantenere la produzione in funzione. Con il passare del tempo, questo diventa uno dei costi operativi più elevati nelle prove di tenuta dell'elio.

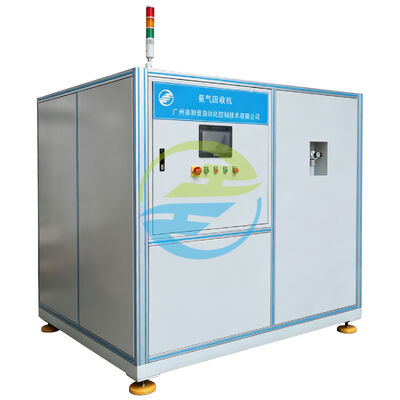

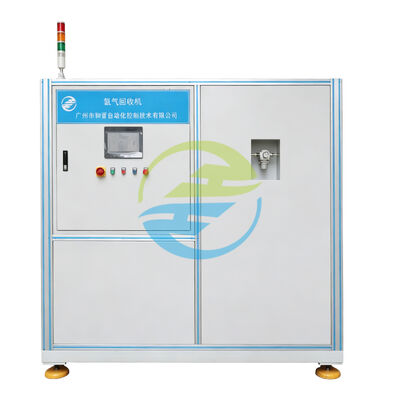

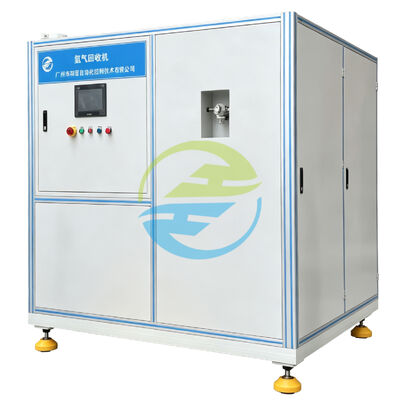

La macchina per il recupero dell'elio HJ-HS-4 viene installata tra l'attrezzatura per il test delle perdite e il sistema di fornitura di elio per recuperare il gas rimanente prima che venga rilasciato. Invece di trattare l’elio come un materiale di consumo monouso, la macchina lo reinserisce nel processo di produzione dopo la purificazione e la regolazione della concentrazione. L'elio recuperato viene compresso, immagazzinato e restituito alla stazione di prova perdite quando vengono raggiunte le condizioni operative richieste.

Invece di modificare il metodo di prova delle perdite in sé, il sistema di recupero modifica il modo in cui l’elio scorre attraverso la linea di produzione. Funziona insieme alle apparecchiature esistenti per il test delle perdite di elio e diventa parte del processo di circolazione del gas senza influenzare la sequenza di test.

Sviluppato da HeJin, HJ-HS-4 è adatto per ambienti di produzione in cui i test di tenuta dell'elio vengono eseguiti continuamente durante il giorno. Che l'applicazione riguardi scambiatori di calore, componenti di refrigerazione, parti automobilistiche o prodotti industriali sigillati, il sistema aiuta i produttori a recuperare l'elio riutilizzabile mantenendo una produzione stabile.

Ogni prova di tenuta termina con l'elio rimasto all'interno del circuito di prova. Sebbene la quantità vari a seconda delle dimensioni del prodotto e della procedura di test, rilasciare il gas rimanente significa acquistarne nuovamente la stessa quantità prima del ciclo produttivo successivo.

Il recupero dell'elio cambia questo processo.

Invece di scaricare il gas, la macchina di recupero lo trasferisce in un sistema di circolazione chiuso. Una volta raccolto, l'elio viene pulito, compresso e immagazzinato fino a raggiungere le condizioni operative richieste dalle apparecchiature di prova perdite. L'elio fresco viene aggiunto solo quando la concentrazione monitorata scende al di sotto del valore preimpostato.

Questo approccio consente all'elio recuperato di partecipare a più cicli di test invece di essere utilizzato una sola volta.

La macchina di recupero viene normalmente installata tra la stazione di prova delle perdite di elio e la fonte di stoccaggio dell'elio.

Durante il funzionamento, l'attrezzatura per il controllo delle perdite continua a funzionare esattamente come prima. La differenza inizia dopo ogni ciclo di prova.

L'elio residuo viene automaticamente convogliato nella tubazione di recupero invece di essere scaricato. La macchina di recupero completa quindi i restanti processi in modo indipendente prima di reimmettere l'elio qualificato nella linea di produzione.

Poiché la sequenza di recupero viene eseguita automaticamente, gli operatori di produzione non devono interrompere i test o trasferire manualmente il gas tra i diversi serbatoi di stoccaggio.

Il recupero dell'elio è utile solo se il gas riciclato rimane idoneo per il test di tenuta.

L'HJ-HS-4 monitora sia la concentrazione del gas che la pressione operativa durante tutto il processo di recupero.

Quando la concentrazione di elio diminuisce, viene aggiunto automaticamente elio fresco.

Quando la pressione operativa cambia, il sistema di controllo regola la sequenza di recupero per mantenere stabile l'erogazione del gas.

Controllando continuamente queste condizioni operative, la macchina fornisce elio riciclato che rimane adatto per ripetute applicazioni di test di tenuta.

Descrizione standard

• ISO 20485 Prove non distruttive — Prova di tenuta — Metodo del gas tracciante
• ISO 12100 Sicurezza delle macchine: principi generali per la progettazione
• IEC 60204-1 Sicurezza dei macchinari - Equipaggiamento elettrico delle macchine
• Classificazione della qualità dell'aria compressa ISO 8573-1 (riferimento per la purificazione del gas)
• ISO 14644-1 Controllo della pulizia per ambienti industriali

Si prevede che le apparecchiature di produzione funzionino ininterrottamente, spesso su più turni, senza interrompere il programma di produzione. Il sistema di recupero è stato quindi progettato tenendo presente un funzionamento stabile e una manutenzione semplice.

La macchina esegue automaticamente la raccolta, la purificazione, il monitoraggio della concentrazione e il rifornimento di gas dell'elio dopo ogni test di tenuta. Gli operatori devono solo monitorare lo stato operativo attraverso l'interfaccia touch-screen, mentre la sequenza di ripristino viene eseguita secondo parametri preimpostati.

Il layout modulare semplifica inoltre la manutenzione ordinaria. Filtri, valvole e le principali unità funzionali sono predisposte per una comoda ispezione e sostituzione, contribuendo a ridurre i tempi di manutenzione durante l'assistenza programmata.
