Apparecchiature di prova delle perdite di elio a doppio vuoto per sorgenti d'aria automobilistiche, ≤1*10−6 mbar·L/s Rilevazione di perdite ad alta sensibilità con recupero dell'elio

Breve descrizione del prodotto

L'apparecchiatura di prova delle perdite di elio a vuoto a doppia camera HeJin è progettata per la prova di tenuta all'aria ad alta precisione e le micro perdite delle molle d'aria automobilistiche e dei relativi componenti di tenuta pneumatica.

Utilizzando l'azoto per il rilevamento di grandi perdite e l'elio come gas tracciante per il rilevamento di micro perdite, il sistema combina doppie camere a vuoto, test a pressione controllata, spettrometria di massa dell'elio,recupero dell'elio, monitoraggio intelligente dei processi e gestione dei dati di produzione in una soluzione integrata.

con due camere a vuoto collegate e un ciclo di produzione massimo di ≤ 60 secondi per pezzo,l'apparecchiatura è progettata per i produttori che hanno bisogno di un'ispezione affidabile delle perdite senza rallentare la produzione.

Come produttore diretto, HeJin fornisce R & S, progettazione ingegneristica, produzione, attrezzature personalizzate, messa in servizio, supporto tecnico e servizio post-vendita da una sola fonte.

Introduzione del prodotto

Una molla d'aria può apparire semplice dall'esterno, ma le sue prestazioni di tenuta dipendono da molti piccoli dettagli: interfacce, tappi, giunture, aree di tenuta, transizioni di materiale e qualità dell'assemblaggio.

Una perdita troppo piccola per essere vista può ancora diventare un problema di qualità in seguito.

Per questo motivo la prova delle perdite di elio è utile quando i metodi convenzionali di tenuta all'aria non sono più sufficientemente sensibili per l'applicazione richiesta.

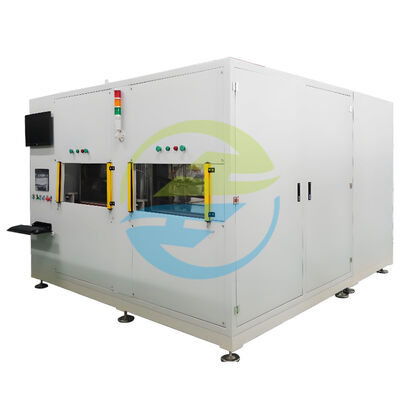

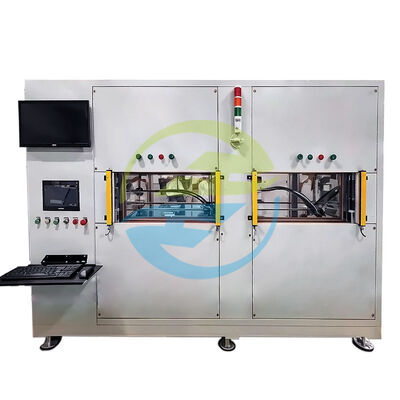

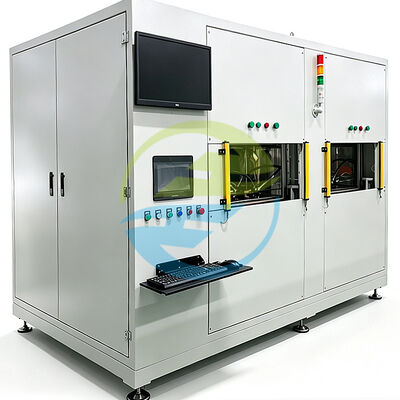

Il sistema di prova delle perdite di elio a vuoto a doppia camera di HeJin è stato costruito intorno a questa esigenza.e quindi applica l'elio come gas tracciante per il rilevamento di micro-fuga sensibili.

La configurazione a doppia camera consente di elaborare due prodotti su una macchina mentre le camere operano in processi di prova collegati/alternativi.Questo aiuta i produttori a mantenere un equilibrio pratico tra la sensibilità di rilevamento e l'efficienza della produzione.

Il sistema può inoltre registrare le informazioni chiave del processo quali il livello di vuoto, la pressione, il tasso di perdite, lo stato di qualificazione e i risultati dei test.Questo crea una connessione più chiara tra la stazione di prova e il processo di produzione.

Il risultato non è semplicemente un giudizio di perdita/assenza di perdita, ma un modo più controllato di capire se ogni molla d'aria testata soddisfa il requisito di tenuta all'aria definito.

Perché scegliere la prova di perdita di elio a doppia camera?

Le prove di perdita tradizionali basate sulla pressione possono essere utili per le perdite grossolane e per i controlli di tenuta all'aria di routine.ma i percorsi di fuga molto piccoli possono essere difficili da identificare quando la variazione di pressione è estremamente limitata.

L'elio è particolarmente utile come gas tracciante perché il rilevamento di perdite specifico dell'elio può rilevare segnali di perdite molto piccoli quando il sistema di prova, la taratura, la pressione di prova, le condizioni di vuoto,e i criteri di accettazione sono adeguatamente controllati.

Per la produzione di molle d'aria per autoveicoli, la combinazione di prove di vuoto e rilevamento dell'elio offre diversi vantaggi pratici:

• Detezione sensibile di piccole vie di fuga

• Prova non distruttiva del componente finito

• Operazione a doppia camera per migliorare l'efficienza della produzione

• Stadio di rilevamento separato di una grande perdita e di una microfuga

• Condizioni di prova controllate e ripetibili

• Recupero dell'elio per ridurre il consumo di gas a lungo termine

• Registrazione automatica e valutazione dei risultati delle prove

• Controllo del ciclo orientato alla produzione

• Supporto per apparecchiature personalizzate e posizionamento del pezzo

• Integrazione più agevole nei processi di controllo della qualità e di produzione

Caratteristiche chiave

1Architettura di prova a doppia camera

Il sistema utilizza due camere a vuoto collegate all'interno di un unico sistema di prova.che consente di organizzare le operazioni di prova in modo più efficiente rispetto a una configurazione a camera singola.

Questa struttura è particolarmente utile per gli ambienti di produzione in cui ogni secondo risparmiato è importante.

2. azoto per la rilevazione di grandi perdite

L'azoto è specificato come gas di rilevamento delle perdite di grandi dimensioni.

La fase di grande perdita aiuta a identificare le condizioni di perdita evidenti prima di effettuare il processo di rilevamento dell'elio più sensibile.

Questo approccio in due fasi aiuta a evitare che le grandi perdite influiscano inutilmente sul processo di rilevamento delle micro perdite.

3- Detezione di micro-fuga di elio.

L'elio è utilizzato come gas di rilevamento delle micro perdite.

La specifica del prodotto fornita indica una sensibilità di rilevamento delle perdite di ≤1*10−6 mbar·L/s sulla pagina del prodotto.La soglia effettiva di accettazione per la domanda di un cliente dovrebbe essere sempre stabilita in base al disciplinare del prodotto, metodo di prova, perdita di riferimento calibrata e livello di qualità richiesto.

4Sistema di recupero dell' elio

L'apparecchiatura è specificata con un tasso di recupero dell'elio ≥ 96%.

Il recupero dell'elio è particolarmente utile per la produzione continua perché il consumo di gas può diventare una parte importante del costo operativo di un processo di ispezione a base di elio.

5. Ciclo di produzione veloce

Le specifiche tecniche fornite specificano un ciclo di produzione di ≤ 60 secondi per pezzo, compreso il carico e lo scarico del pezzo.

Il tempo di tatto effettivo può dipendere dalla condizione del pezzo, dalla disposizione di tenuta, dalla risposta al vuoto, dai criteri di prova e dalle impostazioni del processo di produzione.

6Controllo intelligente e gestione dei dati

Il sistema di controllo può connettersi al sistema MES del cliente.

Le specifiche fornite descrivono un'interfaccia touch-screen in grado di visualizzare lo stato del lavoro e parametri quali:

• Tasso di perdita ammissibile

• Tempo di attesa

• Pressione del pezzo

• Pressione della camera a vuoto

• Pressione di carica

• Tasso di perdita

• Status di passaggio/fallimento

Il sistema può anche effettuare statistiche sui dati e fornire indicazioni di allarme quando vengono rilevate condizioni anormali.

7. attrezzature di sigillamento manuale

La specifica fornita identifica la sigillatura manuale come metodo di sigillatura e fornisce due serie di attrezzature.

Per le diverse configurazioni di molle d'aria, HeJin può sviluppare attrezzature adatte in base alla struttura effettiva del pezzo di lavoro e ai requisiti di prova del cliente.

Oggetti di prova

L'apparecchiatura è destinata principalmente alle molle ad aria e alle relative applicazioni di tenuta.

Gli oggetti di prova tipici sono:

• Sorgenti pneumatiche per autoveicoli

• Dispositivi di molle a sospensione pneumatica

• Balli a sospensione pneumatica

• Fabbricazione a partire da materie plastiche

• Fabbricazione a partire da materie plastiche

• Dispositivi per coperture di fine molla

• Componenti di tenuta pneumatica

• Altri apparecchi per il trasporto di veicoli

• Altri componenti a tenuta stagna compatibili nella dimensione e nel volume specificati del pezzo

La dimensione massima del pezzo specificata per questa apparecchiatura è:Ø203 mm * 600 mm, con un volume interno del pezzo di lavoro di≤ 3 L.

Cosa può rilevare l'apparecchiatura?

Il sistema di prova può essere configurato per valutare le caratteristiche qualitative definite relative alle perdite, tra cui:

Perforazione del corpo della molla di aria

Rileva una perdita associata al corpo principale della molla d'aria.

Performance di sigillamento del cappuccio finale

Aiuta a valutare le condizioni di tenuta intorno alle zone di chiusura e alle interfacce associate.

Perforazione delle articolazioni e delle connessioni

Può identificare le perdite associate alle aree di collegamento quando vengono utilizzati gli strumenti e i metodi di prova appropriati.

Percorsi legati al montaggio

Aiuta a identificare i problemi di tenuta presentati durante l'assemblaggio.

Micro perdite

Il rilevamento dell'elio è destinato al rilevamento sensibile di piccoli percorsi di fuga all'interno del range di prova definito.

Tensione totale

Fornisce un risultato misurabile del tasso di perdita per il confronto con il criterio di accettazione definito dal cliente.

Importante: l'apparecchiatura rileva le perdite in base al metodo di prova configurato e alla soglia di accettazione.Non dovrebbe essere presentato come un sistema di identificazione automatica di ogni possibile difetto materiale o strutturale, a meno che il corrispondente metodo di ispezione non sia specificamente configurato.

Applicazioni tipiche

Fabbricazione di molle d'aria per autoveicoli

Adatto per l'ispezione dell'étanchità della linea di produzione di apparecchiature a molle d'aria per autoveicoli.

Controllo della qualità dell'OEM e del fornitore di livello

Può essere utilizzato per l'ispezione in entrata, l'ispezione di processo, le prove di fine linea e il controllo di qualità in uscita quando il pezzo di lavoro e i criteri di prova sono compatibili con l'attrezzatura.

Ricerca e sviluppo e convalida dei prodotti

Utile durante lo sviluppo del prodotto quando i produttori devono confrontare le prestazioni di tenuta tra diverse strutture, materiali, metodi di tenuta o processi di assemblaggio.

Ispezione della linea di produzione

Il ciclo di produzione specificato ≤ 60 s/pezzo rende il sistema adatto ai processi di ispezione orientati alla produzione.

Tracciabilità della qualità

Il sistema di controllo può visualizzare e registrare le informazioni relative alle prove, supportando l'analisi dei dati di produzione e la tracciabilità della qualità.

Specifiche tecniche

La seguente tabella si basa sulle specifiche tecniche fornite dal cliente e sulla pagina del prodotto HeJin corrispondente.materiale della camera, o è stata aggiunta un'altra specifica numerica.

Nota tecnica importante

I parametri della macchina sopra descritti descrivono la configurazione dell'apparecchiatura.o limite di accettazione per ogni molla d'aria.

Per un progetto specifico, la ricetta di prova finale deve essere stabilita in base al progetto della molla d'aria del cliente, al tasso di fuga ammissibile, al volume interno, alle condizioni del gas tracciante,perdita di riferimento calibrata, tempo di prova e requisiti di qualità.

Questo approccio evita di presentare una specifica della macchina come se fosse uno standard di prodotto universale.

Norme internazionali di riferimento

ISO 20485:2017 ¢ Prova non distruttiva ¢ Prova delle perdite ¢ Metodo del gas tracciante

L'ISO 20485:2017 è il riferimento internazionale generale più direttamente rilevante per la prova delle perdite di gas traccianti.L'ISO lo descrive come una tecnica di copertura standard per il rilevamento delle perdite utilizzando un gas tracciante e un rilevatore di perdite specifico del gas tracciante.

Articolo 4 Principi di rilevamento

Definisce i principi di base per il rilevamento delle perdite di gas traccianti, compresi i sistemi di rilevamento basati sulle proprietà fisiche del gas tracciante.

Per le prove dell'elio, la rilevazione basata su spettrometro di massa è uno dei principi di rilevazione applicabili.

Articolo 5

Questa sezione descrive come viene creata una differenza di pressione in modo che il gas tracciante possa passare attraverso un percorso di fuga e essere rilevato.

Esso distingue tra:

• 5.1 ️ Gas tracciante che scorre nell'oggetto

• 5.2 ️ gas tracciante che esce dall'oggetto

Ciò è direttamente rilevante per determinare la direzione del flusso di elio e la relazione tra l'oggetto di prova, la camera a vuoto e il rilevatore di perdite.

Articolo 6 Apparati

La clausola 6 definisce le apparecchiature che possono essere utilizzate per la prova delle perdite di gas traccianti, tra cui:

• Detettore di perdite

• Fuga di riferimento calibrata

• Misuratori di pressione e temperatura

• Gas tracciante o miscele di gas certificate

• Sistemi a vuoto ausiliari

• Cammere per il vuoto o per la pressurizzazione

• Apparecchiature per il recupero/trattamento di gas traccianti

• Apparecchiature per la registrazione dei dati

Ciò fornisce un utile quadro tecnico per la progettazione di un sistema integrato di prova delle perdite di elio a vuoto.

Articolo 7 Preparazione dell'oggetto

L'oggetto di prova deve essere adeguatamente pulito, sgrassato e asciugato, mentre le aperture non utilizzate devono essere sigillate in modo appropriato.

Questo è importante per le prove di molla d'aria perché la contaminazione, l'umidità, la scarsa tenuta e la preparazione inadeguata possono influenzare la ripetibilità delle prove.

Articolo 8.2

Il sistema di rilevamento delle perdite è regolato utilizzando una perdite calibrata e vengono prese in considerazione le caratteristiche del segnale di fondo, della sensibilità e della risposta del sistema di prova.

Questo è particolarmente importante quando il tasso di perdita di cui si intende essere oggetto è molto basso.

Articolo 8.3 ¢ Tecnica a vuoto, prova totale

La clausola 8.3 descrive la tecnica del vuoto totale, in cui l'oggetto viene collocato all'interno di un contenitore/camera e il sistema viene evacuato prima dell'introduzione del gas tracciante.

Ciò è particolarmente rilevante per le prove di perdita di elio in camera a vuoto.

Articolo 10 Rapporto di prova

La norma specifica le informazioni che devono essere incluse in un rapporto di prova, quali:

• Data e luogo della prova

• Tecnica di prova

• Attrezzature utilizzate

• Informazioni sul gas tracciante

• Informazioni di taratura

• Condizioni di riferimento

• Condizioni di prova

• Risultati delle misurazioni

• Calcoli pertinenti

• Informazioni sull'operatore

Ciò è molto importante per la tracciabilità della produzione e la documentazione sulla qualità.

ISO 20486:2017 Calibrazione delle perdite di riferimento per i gas

L'ISO 20486 è un importante riferimento complementare per le norme di calibrazione delle perdite.

Per le prove di perdita di elio ad alta sensibilità, la condizione di taratura della perdita di riferimento è essenziale perché il risultato misurato dipende non solo dal rivelatore ma anche dalla taratura,le condizioni di prova e la relazione tra la perdita di riferimento e la configurazione di prova effettiva;.

L'ISO elenca l'ISO 20486:2017 come norma internazionale per la taratura delle perdite di riferimento per i gas.

ASTM E498 Test di perdita con sonda tracciante

ASTM E498 copre la prova delle perdite e la localizzazione delle fonti di perdite utilizzando un rilevatore di perdite con spettrometro di massa o un analizzatore di gas residui in modalità tracciante-sonda.

Descrive metodi in cui un oggetto di prova può essere evacuato e l'elio o un altro gas tracciante adatto viene applicato sul lato opposto.

Questo può essere utilizzato come riferimento per lo sviluppo di procedure locali complementari di localizzazione delle perdite.

ASTM E499/E499M ¢ Detettore di perdite da spettrometro di massa in modalità sonda-detettore

La norma ASTM E499/E499M specifica le procedure per rilevare e localizzare le perdite di gas utilizzando un rilevatore di perdite con spettrometro di massa in modalità rivelatore-sonda.

Lo standard comprende approcci di sondaggio diretto e accumulo e riconosce l'elio come gas tracciante comunemente utilizzato.

Nota di applicazione standard

Le norme di cui sopra devono essere consideratenorme di riferimento per il metodo di prova delle perdite e il processo di misurazione, piuttosto che come una dichiarazione secondo cui ogni configurazione di questa apparecchiatura è certificata automaticamente secondo ogni norma elencata.

Il criterio di accettazione finale del cliente dovrebbe essere concordato prima della messa in servizio dell'apparecchiatura e dovrebbe basarsi sulle specifiche effettive delle molle d'aria e sui requisiti industriali applicabili.

Il vantaggio tecnico di HeJin

Quando i produttori confrontano i sistemi di prova delle perdite di elio, il prezzo della macchina è solo una parte della decisione.

Le domande più importanti sono:

L'apparecchiatura può ottenere risultati di prova stabili?
Può tenere il passo con la produzione?
È possibile manipolare diverse configurazioni di pezzo da lavoro?
È possibile controllare il consumo di elio?
I risultati dei test possono essere rintracciati?
E chi manterrà l'attrezzatura dopo l'installazione?

Qui è dove HeJin concentra i suoi sforzi di ingegneria.

Fornitura diretta da parte del fabbricante

HeJin non è semplicemente un canale commerciale. L'azienda integra ricerca e sviluppo, progettazione ingegneristica, produzione e servizio tecnico, fornendo una fonte diretta per soluzioni di test di perdita personalizzate.Il profilo aziendale di HeJin afferma che è stata fondata nel 2012 e si concentra sulla ricerca e sviluppo., fabbricazione e vendita di apparecchiature di prova industriali.

Ingegneria prima della consegna

La soluzione può essere sviluppata intorno a:

• Dimensioni del pezzo

• Volume del pezzo

• Criteri di accettazione delle perdite

• Ciclo di prova

• Configurazione della camera

• Metodo di sigillamento

• Progettazione degli utensili

• Consumo di elio

• Requisiti della linea di produzione

• Requisiti di gestione dei dati

Strumenti personalizzati

Diverse strutture di molle d'aria possono richiedere metodi di tenuta e posizionamento diversi.Gli strumenti possono quindi essere sviluppati attorno al prodotto effettivo del cliente piuttosto che costringere ogni prodotto a una configurazione fissa.

Ricupero dell'elio

Con un tasso specificato di recupero dell'elio pari o superiore al 96%, il sistema è progettato per ridurre il consumo di elio durante il funzionamento continuo.

Progettazione orientata alla produzione

La configurazione a doppia camera, la capacità di due prodotti e il ciclo specificato ≤ 60 s/pezzo sono destinati ad ambienti di produzione piuttosto che a prove esclusivamente in laboratorio.

Supporto post-vendita

Il modello di servizio di HeJin copre la comunicazione ingegneristica, la produzione di attrezzature, la messa in servizio, il supporto tecnico e l'assistenza post-vendita,fornire ai clienti un unico punto di contatto tecnico per tutto il ciclo di vita del progetto.

HeJin contro i sistemi convenzionali di prova delle perdite a camera singola

Perché HeJin è una scelta pratica

Un sistema di prova delle perdite non viene acquistato semplicemente perché riesce a rilevare l'elio.

Si acquista perché il fabbricante ha bisogno di fiducia in ogni componente testato.

HeJin riunisce:

Ricerca e sviluppo + progettazione ingegneristica + produzione + attrezzature personalizzate + tecnologia di prova + integrazione della produzione + assistenza post-vendita

Tale combinazione consente di sviluppare l'apparecchiatura attorno al problema di produzione effettivo piuttosto che attorno a una specifica generica della macchina.

Per i costruttori che cercano unapparecchiatura per la prova delle perdite di elio a doppia camera, tester di perdite di molle d'aria per autoveicoli, apparecchiature per la prova delle perdite a vuoto o soluzione di prova dell'étanchità della linea di produzione, HeJin può sviluppare la configurazione in base ai requisiti effettivi del pezzo da lavoro e delle prove.

Domande frequenti

1Quali prodotti può testare questa attrezzatura per la prova delle perdite di elio?

È progettato principalmente per molle pneumatiche automobilistiche e gruppi di tenuta pneumatica compatibili.

2Perché si usano entrambi l'azoto e l'elio?

L'azoto è specificato per il rilevamento di grandi perdite, mentre l'elio viene utilizzato per il rilevamento di micro perdite.

3Qual è la sensibilità di rilevamento delle perdite?

La pagina del prodotto HeJin specifica una sensibilità di rilevamento delle perdite di ≤1*10−6 mbar·L/s.La soglia di accettazione finale deve essere confermata in base alle specifiche di prova effettive del cliente e alla configurazione di prova calibrata..

4Quanti prodotti possono essere testati contemporaneamente?

L'apparecchiatura utilizza due camere a vuoto e è specificata per due prodotti ispezionabili per macchina.

5Qual è il ciclo di produzione?

Le specifiche tecniche fornite indicano un ciclo di produzione di ≤ 60 secondi per pezzo, compreso il carico e lo scarico del pezzo.

6La macchina può testare diversi modelli di molle d'aria?

Sì, l'utensile può essere sviluppato in base alla struttura del pezzo di lavoro del cliente e alle esigenze di tenuta.le soluzioni di cambio rapido o di attrezzature dedicate possono essere discusse durante la progettazione del progetto.

7L'apparecchiatura recupera l'elio?

La specifica fornita indica un tasso di recupero dell'elio ≥96%.

8I test di perdita di elio sono distruttivi?

Il processo di rilevamento delle perdite è un metodo di controllo non distruttivo, ma le condizioni di prova devono essere scelte in base ai limiti di pressione e vuoto della sorgente d'aria specifica.

9Il sistema puo' connettersi al MES?

La specifica di controllo fornita descrive la connessione con un sistema MES e le funzioni relative ai dati.

10Quali informazioni può visualizzare il sistema di controllo?

Le funzioni specificate comprendono lo stato di lavoro, il tasso di fuga ammissibile, il tempo di tenuta, la pressione del pezzo, la pressione della camera a vuoto, la pressione di carica, il tasso di fuga, lo stato di passaggio/fallimento e le informazioni statistiche.

Come richiedere la giusta configurazione

Prima di scegliere una macchina di prova delle perdite di elio, il numero più importante non è sempre la sensibilità del rivelatore.

Il sistema corretto dipende dal rapporto tra:

Volume del pezzo di lavoro + tasso di perdita ammissibile + pressione di prova + condizione di vuoto + concentrazione di elio + tempo di ciclo + utensili + quantità di produzione

Se questi parametri sono chiari, il team di ingegneri di HeJin può sviluppare una soluzione di test e un preventivo più accurati.

Per le esigenze di test di perdita di molla d'aria personalizzate, contattare HeJin con il disegno del pezzo di lavoro e il tasso di perdita obiettivo.

Riguardo a HeJin

HeJin è un produttore cinese specializzato in apparecchiature di prova industriali e soluzioni di ispezione relative all'automazione.

Fondata nel 2012, l'azienda integra ricerca e sviluppo, produzione, vendite e servizio tecnico.attrezzature di prova ambientale, attrezzature di prova IP, attrezzature di prova della resistenza meccanica, attrezzature di brasatura automatica e altre soluzioni di prova industriale.

Per i clienti che hanno bisogno di più di una macchina di catalogo standard, la capacità ingegneristica di HeJin consente di sviluppare sistemi di prova intorno a pezzi specifici,processi di produzione e requisiti di qualità.

Dalla discussione tecnica iniziale alla consegna delle attrezzature e al supporto post-vendita, l'obiettivo è semplice: rendere il processo di prova più facile da controllare e più affidabile.
