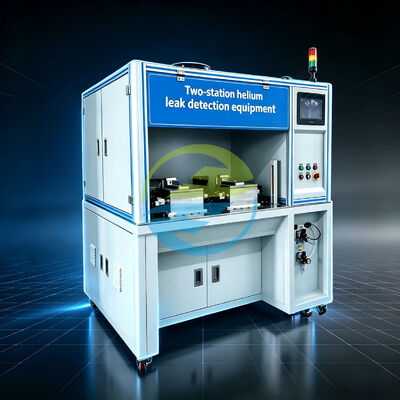

Attrezzatura di prova delle perdite di elio con relé ad alta precisione per l'ispezione automatica della tenuta dei gas con due stazioni di prova

Apparecchiatura di collaudo a elio per relè ad alta precisione per ispezione automatica a tenuta di gas con due stazioni di prova

Introduzione al prodotto

Un relè può apparire perfettamente assemblato dall'esterno, ma le sue prestazioni di tenuta possono dipendere da difetti impossibili da vedere durante un'ispezione visiva.

Per i produttori di relè automobilistici, componenti elettrici sigillati e altri assemblaggi di precisione, il collaudo di tenuta è quindi più di un semplice passaggio di controllo qualità. È un modo pratico per verificare se il componente finito ha raggiunto il livello richiesto di tenuta di gas prima che passi alla fase di produzione successiva.

L'apparecchiatura di collaudo a elio per relè a due stazioni è stata sviluppata specificamente attorno a questo requisito.

Il sistema utilizza l'elio come gas tracciante. Poiché l'elio può passare attraverso percorsi di perdita estremamente piccoli, può essere rilevato da un rilevatore di perdite di elio quando un pezzo sigillato presenta un percorso di perdita. Ciò rende il collaudo a elio particolarmente adatto per componenti in cui il solo collaudo convenzionale a decadimento di pressione o a tenuta d'aria potrebbe non fornire una sensibilità sufficiente.

La configurazione a due stazioni offre inoltre una maggiore flessibilità ai team di produzione. Mentre una stazione sta eseguendo il suo ciclo di prova programmato, l'altra stazione può essere preparata per il pezzo successivo. Ciò contribuisce a ridurre le attese non necessarie tra le operazioni e rende l'apparecchiatura più facile da integrare in un flusso di lavoro di produzione continuo.

È progettato principalmente per il collaudo di relè, mentre il suo dispositivo di fissaggio e la configurazione del processo possono essere personalizzati in base alla struttura effettiva, alle dimensioni e ai requisiti di collaudo del pezzo del cliente.

Caratteristiche

Due stazioni di prova indipendenti

La struttura a due stazioni consente all'apparecchiatura di gestire le operazioni di collaudo attraverso due posizioni di lavoro indipendenti. Questa configurazione è adatta per ambienti di produzione in cui i produttori devono bilanciare l'accuratezza del collaudo con la produttività pratica.

Rilevamento di gas tracciante di elio

L'elio viene utilizzato come gas di rilevamento. Le sue caratteristiche fisiche lo rendono adatto all'identificazione di percorsi di perdita molto piccoli in componenti sigillati.

Rilevamento automatico delle perdite

L'apparecchiatura è progettata attorno a un processo automatico di rilevamento delle perdite di elio, riducendo la dipendenza dal giudizio manuale durante la fase di rilevamento effettiva.

Design del dispositivo di fissaggio focalizzato sui relè

L'apparecchiatura è destinata principalmente al collaudo di relè. HeJin può sviluppare dispositivi di fissaggio dedicati in base alle dimensioni dei relè, alle strutture di connessione e ai requisiti di produzione.

Capacità flessibile del pezzo

La configurazione pubblicata supporta 1-4 pezzi per l'ispezione, offrendo flessibilità per diversi arrangiamenti di caricamento.

Ingegneria orientata alla produzione

Piuttosto che offrire solo un rilevatore autonomo, HeJin sviluppa l'apparecchiatura attorno al processo di collaudo completo del cliente, inclusa la progettazione del dispositivo di fissaggio, la sequenza di collaudo e l'integrazione nella linea di produzione.

Funzioni principali

• Rilevamento automatico delle perdite di elio
• Ispezione della tenuta di gas dei relè
• Collaudo con gas tracciante di elio
• Operazione di collaudo a due stazioni
• Posizionamento del dispositivo di fissaggio del pezzo
• Controllo della pressione di prova
• Valutazione dei risultati delle perdite
• ecc...

Cosa può testare questa apparecchiatura?

L'applicazione principale è il collaudo di relè sigillati.

I tipici pezzi applicabili possono includere:

• Relè automobilistici
• Relè sigillati
• Relè industriali
• Componenti elettrici ermeticamente sigillati
• Componenti elettronici sigillati

Il sistema può anche essere considerato per altri componenti sigillati quando le loro dimensioni, il metodo di connessione e i requisiti di collaudo delle perdite sono compatibili con l'apparecchiatura.

Per una nuova applicazione, i clienti devono fornire il disegno del pezzo, la struttura di tenuta, la pressione di prova, il tasso di perdita ammissibile richiesto e la capacità di produzione prevista. HeJin può quindi valutare il metodo di collaudo e la configurazione del dispositivo di fissaggio.

Cosa rileva l'apparecchiatura?

Si concentra sulla tenuta di gas e sulle prestazioni di perdita, tra cui:

Perdite esterne

Rilevamento di perdite dal pezzo sigillato all'ambiente circostante.

Difetti di tenuta interni

Rilevamento di percorsi di perdita causati da interfacce di tenuta, giunti o difetti strutturali.

Percorsi di micro-perdita

Il rilevamento basato sull'elio può identificare percorsi di perdita molto piccoli che potrebbero essere difficili da identificare tramite ispezione visiva.

Coerenza della tenuta

Il processo di collaudo ripetibile aiuta i produttori a monitorare la coerenza delle prestazioni di tenuta tra i lotti di produzione.

Standard di riferimento internazionali

ISO 20485:2017 — Collaudo non distruttivo — Collaudo delle perdite — Metodo del gas tracciante

La ISO 20485:2017 è il riferimento internazionale più direttamente pertinente per il collaudo delle perdite con gas tracciante. La ISO afferma che lo standard descrive tecniche per il rilevamento delle perdite utilizzando un gas tracciante e un rilevatore di perdite specifico per gas tracciante.

ISO 20486:2017 — Calibrazione di perdite di riferimento per gas

La ISO 20486:2017 fa parte degli standard ISO 19.100 per i collaudi non distruttivi che coprono il collaudo delle perdite e la calibrazione di perdite di riferimento per gas. È pertinente quando si stabiliscono condizioni di perdita di riferimento tracciabili per i sistemi di collaudo delle perdite.

Riferimento ISO 9001 Gestione della Qualità

La ISO 9001 fornisce il quadro riconosciuto a livello internazionale per i sistemi di gestione della qualità.

Importante aggiornamento 2026: la ISO 9001:2026 è stata pubblicata, mentre la ISO 9001:2015 è stata ritirata. Pertanto, la documentazione del progetto dovrebbe identificare l'edizione applicabile anziché descrivere automaticamente la ISO 9001:2015 come edizione corrente.

IEC 60529 — Gradi di protezione forniti dagli involucri

La IEC 60529 definisce il sistema IP Code utilizzato per classificare i gradi di protezione forniti dagli involucri per apparecchiature elettriche. La pubblicazione consolidata IEC include lo standard originale insieme ai suoi emendamenti.

Specifiche tecniche

Dettagli

Servizio post-vendita di qualità

Supporto ingegneristico che continua dopo la consegna

Per le apparecchiature di collaudo delle perdite, la consegna non è la fine del progetto.

La vera sfida inizia spesso quando l'apparecchiatura entra nell'ambiente di produzione: il posizionamento del dispositivo di fissaggio, i parametri di prova, l'alimentazione di elio, la calibrazione delle perdite di riferimento e il funzionamento quotidiano influiscono sulla stabilità del collaudo.

Ecco perché HeJin fornisce supporto tecnico durante tutto il ciclo di vita dell'apparecchiatura.

FAQ

1. Quali prodotti può testare questa apparecchiatura?

È progettata per prodotti pre-riempiti che richiedono il collaudo delle perdite a elio. L'intervallo compatibile specificato include modelli di corpo valvola 250, 400 e 600, nonché modelli in resina epossidica 100, 300 e 500. Altri prodotti possono essere valutati in base alla loro struttura e ai requisiti di collaudo.

2. Quante camere a vuoto ha l'apparecchiatura?

Dispone di due camere a vuoto.

3. Quanti prodotti possono essere testati in ogni camera?

Ogni camera a vuoto è progettata per ospitare da 1 a 4 pezzi.

4. Qual è la soglia di allarme di perdita?

I criteri di accettazione effettivi per i prodotti del cliente devono essere determinati in base alle loro specifiche tecniche e alle procedure di collaudo applicabili.

5. Quale gas viene utilizzato per il collaudo delle perdite?

L'elio è il gas di prova specificato.

6. Qual è la capacità di produzione?

La capacità di produzione specificata è di 200 unità all'ora.

7. Il caricamento e lo scarico sono automatici?

L'apparecchiatura è configurata per il caricamento e lo scarico manuali; il caricamento e lo scarico automatici possono essere personalizzati.

8. Quale alimentazione elettrica è richiesta?

Sistema trifase a 5 fili da 380 V, 50 Hz.

9. Che tipo di alimentazione di elio è richiesta?

L'elio viene fornito tramite bombole di gas. La fonte di gas deve trovarsi entro 2 metri dall'ingresso del gas dell'apparecchiatura, con una pressione di ingresso di 0,2 MPa.

10. Che tipo di aria compressa è richiesta?

Il requisito specificato per l'aria compressa è di 0,5–0,7 MPa; è richiesta aria compressa pulita e asciutta per il funzionamento delle valvole pneumatiche.

Informazioni su HeJin

HeJin è un produttore di origine con sede in Cina specializzato in apparecchiature di collaudo industriale e automazione.

Fondata nel 2012, l'azienda si concentra su R&S, progettazione ingegneristica, produzione e supporto tecnico per apparecchiature specializzate utilizzate nelle applicazioni di componenti automobilistici, rilevamento perdite, gestione gas e collaudo industriale.

Piuttosto che fornire semplicemente macchine standard, HeJin collabora con i clienti per sviluppare apparecchiature in base alle loro effettive esigenze di produzione.

Dalla prima discussione tecnica alla progettazione del dispositivo di fissaggio, alla produzione dell'apparecchiatura, alla messa in servizio e al supporto post-vendita, il processo ingegneristico rimane strettamente connesso.

Ciò è importante quando un sistema di collaudo deve funzionare in modo affidabile come parte di una linea di produzione reale.
