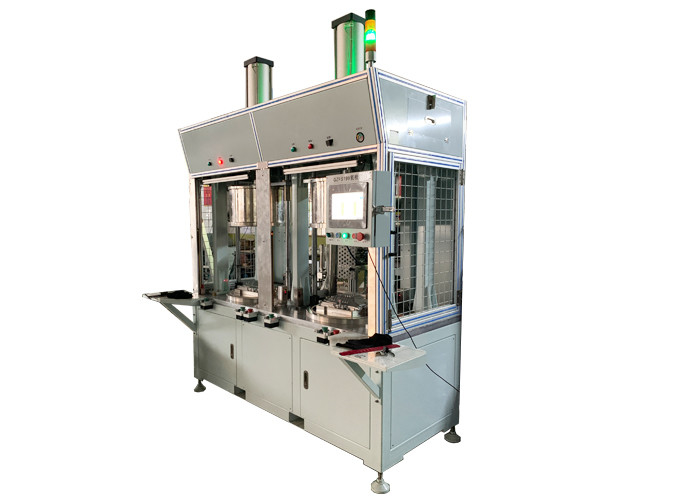

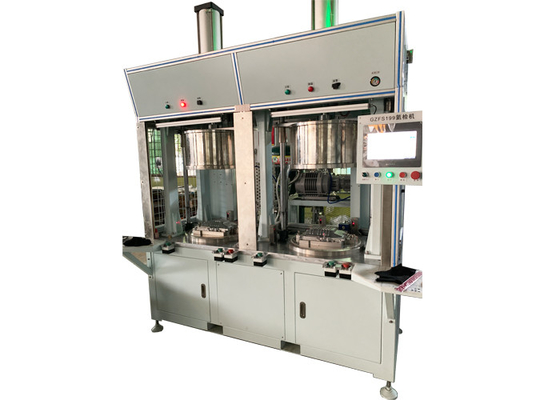

attrezzatura di prova di tenuta dell'elio 100sec/piece

Copertura dell'invertitore del motore per veicoli

Parti di automobile

Pezzo da lavorare caricato

E

La camera di vuoto si è chiusa

L'operatore mette il pezzo da lavorare nel dispositivo della camera di vuoto, preme il pulsante di avvio.

Chiuda automaticamente la porta della camera di vuoto ed il ciclo di prova comincia.

Nota: Un protettore stridente è installato da entrambi i lati della camera di vuoto. Nel chiudere la porta della camera di vuoto, assicuri che non ci siano oggetti nell'area unita che interferiscono con il movimento della camera di vuoto.

Evacui

E

Prova di tenuta lorda

Dopo che la camera è chiusa, il tubo a vuoto è aperto automaticamente, la camera & la provetta sarà evacuata dal gruppo della pompa fino ad un vuoto di del punto vincente;

I sensori di vuoto controllano individualmente il valore di vuoto nella camera & nella provetta;

Quando il valore di vuoto nella camera raggiunge le regolazioni, fermi l'evacuazione della provetta, la camera è continuato ad essere evacuato fino alle regolazioni;

Durante l'evacuazione della camera, la provetta sta provando con il metodo di decadimento di pressione per trovare la perdita lorda;

Se la provetta ha perdita lorda, il processo del test automatico è abortito, il segnale della perdita lorda sarà ceduto.

Se la provetta non ha perdita lorda, il processo della prova di tenuta sarà continuato.

Materiale da otturazione dell'elio

e

Prova di tenuta fine

La camera & la provetta saranno evacuate dal gruppo della pompa fino ad un vuoto di del punto vincente;

Quando il valore di vuoto dentro la camera e la provetta raggiunge individualmente la pressione prestabilita di vuoto;

Il rivelatore di perdita comincerà verificare l'indice dell'elio della camera prima di elio che fa pagare e sopprime questo valore di fondo a zero;

L'elio è fatto pagare alla provetta ad un valore prestabilito;

Se il segnale dell'elio nella camera che il passaggio/viene a mancare del punto vincente è indotto dal rivelatore di perdita, non mostra perdita fine, una lampada verde sta accendendosi.

Se la provetta è valutata come NOK, il messaggio di allarme relativo sarà ceduto sul bordo di operazione e lo schermo, l'operatore deve spingere conferma il bottone sul bordo di operazione per riconoscere i risultati dei test, altrimenti la porta della camera non può essere aperta.

Quando confermi il bottone è spinto, la porta della camera può essere aperto automaticamente, l'operatore ha allentato l'accoppiatore, scarica il pezzo in lavorazione.

Se la provetta è valutata come OKAY, il messaggio relativo di APPROVAZIONE sarà ceduto sul bordo di operazione e lo schermo, la porta della camera può essere aperto automaticamente; l'operatore ha allentato l'accoppiatore, scarica il pezzo in lavorazione.
