Macchina per la prova delle perdite di elio nell'alloggiamento della batteria per autoveicoli con ciclo di 34 sec/pezzo e pressione di carica di 0·0,5 MPa

Macchina per la prova delle perdite di elio nell'alloggiamento della batteria per autoveicoli con ciclo di 34 sec/pezzo e pressione di carica di 0·0,5 MPa

Equipaggiamento per la prova delle perdite con sigillatura automatica e rilevamento dell'elio

Descrizione del prodotto

L'apparecchiatura di rilevamento delle perdite di elio per gli involucri delle batterie per autoveicoli è stata sviluppataprodotto e fabbricato dalla Hejin Company è stato sviluppato per i produttori che hanno bisogno di eseguire prove affidabili di tenuta sui involucri delle batterie, coperture e relativi componenti di batterie per automobili.

Il sistema utilizza l'elio come gas tracciante ed è progettato per identificare i percorsi di perdita che possono essere difficili da rilevare attraverso l'ispezione visiva tradizionale o i test di pressione di base.L'ambiente a vuoto controllato, il processo di ricarica dell'elio e i metodi di rilevamento delle perdite altamente sensibili lavorano insieme per fornire un processo di ispezione ripetibile per la produzione di casse per batterie.

L'apparecchiatura è prodotta da HeJin, un produttore di fonti che integra capacità di ricerca e sviluppo, progettazione ingegneristica e produzione.Dallo sviluppo di apparecchiature e dalla produzione di attrezzature al debug e al supporto tecnico post-vendita, HeJin ha la forza di fornire soluzioni complete di test delle perdite piuttosto che semplicemente fornire rilevatori stand-alone.

Introduzione del prodotto

Per i involucri delle batterie delle automobili, la qualità della tenuta non può essere giudicata semplicemente osservando la superficie del prodotto finito.

Gli involucri possono avere un aspetto pulito pur mantenendo piccole perdite attorno alle interfacce di tenuta, alle zone di saldatura, alle aperture dei connettori o alle giunzioni strutturali.identificare questi problemi prima che i componenti entrino nella fase di produzione successiva può avere un impatto significativo sulla coerenza del processo e sulla qualità del prodotto.

È qui che entra in gioco il valore dell'uso dei test di perdita di elio.

Il sistema di prova delle perdite del involucro delle batterie automobilistiche utilizza l'elio come gas tracciante e utilizza un processo di rilevamento delle perdite dedicato per valutare la condizione di tenuta del componente sottoposto a prova.A seconda della configurazione scelta, il pezzo viene posto in una camera a vuoto o in un dispositivo speciale, evacuato alle condizioni richieste, esposto all'elio in condizioni di prova specificate e quindi valutato da un rilevatore di perdite.

La configurazione finale dell'attrezzatura può essere determinata in base alle dimensioni della cassa della batteria, al tasso di perdita richiesto, alla pressione di prova, al tempo di ciclo e alla configurazione dell'apparecchio.

Perché testare le perdite di elio per gli alloggiamenti delle batterie?

Il metodo di prova delle perdite non è limitato a identificare le perdite evidenti.

L'elio è ampiamente utilizzato come gas tracciante perché le prove di perdita di gas tracciante possono essere eseguite con un rilevatore di perdite specificamente progettato per rilevare il gas tracciante selezionato.Il 2017 descrive specificamente le tecniche di rilevamento delle perdite utilizzando gas tracciante e un rilevatore di perdite specifico per il gas tracciante.

Per la produzione di alloggiamenti per batterie automobilistiche, le prove di perdita di elio possono aiutare i produttori a indagare:

• Integrità della tenuta
• Performance di tenuta della copertura
• Perforazione articolare
• Perforazione della superficie di saldatura
• Fuga di connettore o interfaccia
• Perforazione dell'anello
• Piccole vie di fuga
• Performance complessiva delle perdite dell'alloggiamento

L'area esatta rilevabile dipende dalla struttura dell'apparecchio e dal modo in cui il rivestimento della batteria è collegato al circuito di prova.

Caratteristiche del prodotto

Concepito per l'ispezione dell'alloggiamento della batteria automobilistica

Il sistema è progettato in base alla struttura fisica e ai requisiti di tenuta dei componenti delle batterie automobilistiche, compresi gli alloggiamenti e le coperture delle batterie.

Determinazione di gas tracciante di elio

L'elio viene utilizzato come gas tracciante per il rilevamento di perdite fini.

Prova in camera a vuoto

Il metodo della camera a vuoto fornisce un ambiente di prova controllato attorno al pezzo da lavorare.

Processo di prova automatizzato

La sequenza di prova può integrare l'evacuazione, la ricarica dell'elio, il rilevamento, il giudizio dei risultati e altre fasi del processo in un ciclo di prova controllato.

Ciclo orientato alla produzione

La configurazione HJ-LT-1 pubblicata da HeJin specifica un tempo di ciclo di 34 secondi per pezzo.

Fabbricazione personalizzata

Le carcasse delle batterie variano notevolmente per dimensioni, interfacce e strutture di tenuta.

Funzioni principali

• Ispezione della tenuta di tenuta della batteria
• Prova di perdita del coperchio della batteria
• Prova in camera a vuoto
• Carica dell'elio
• Detezione di perdite sottili
• Controllo delle perdite lorde
• Valutazione del tasso di perdita
• Valutazione automatica dei risultati dei test

Specifiche tecniche

Tecnologia di base

Detezione di perdite di gas tracciante di elio

Il principio fondamentale di rilevamento si basa sull'elio tracciante.

Il componente sottoposto a prova è collegato al circuito di prova appropriato; l'elio viene introdotto nelle condizioni di prova definite, mentre il lato di rilevamento è mantenuto alla condizione di vuoto richiesta.

Se esiste un percorso di perdita, l'elio passa attraverso tale percorso e raggiunge il lato di rilevamento.

L'ISO 20485:2017 definisce specificamente le tecniche per il rilevamento delle perdite utilizzando un gas tracciante e un rilevatore di perdite specifico per il gas tracciante.

Tecnologia della camera a vuoto

La camera a vuoto crea un ambiente controllato per il processo di rilevamento delle perdite.

Il sistema di camera a vuoto pubblicato da HeJin descrive una sequenza che coinvolge l'evacuazione, il test di perdita grossa, la carica di elio, il test di perdita fine, il recupero dell'elio e la ventilazione della camera.

Questo processo contribuisce a ridurre la dipendenza dall'ispezione manuale e offre una procedura di prova più coerente.

Gestione dell'elio

La concentrazione di fondo di elio è una considerazione importante quando si esegue una prova di perdita sensibile.

Prima del rilevamento di perdite di qualità, il sistema di rilevamento può monitorare il segnale di elio di fondo e stabilire la linea di base richiesta prima della fase di ricarica dell'elio.

Ciò contribuisce a creare un ambiente di misurazione più controllato.

Applicazioni

• Fabbricazione di batterie per autoveicoli
• Produzione di involucri per batterie per veicoli elettrici
• Produzione di alloggiamenti per batterie
• Fabbricazione di coperture per batterie
• Fabbricazione di moduli di batterie
• Assemblaggio della batteria
• Ispezione della qualità dei componenti automobilistici
• Ispezione dei componenti di gestione termica della batteria

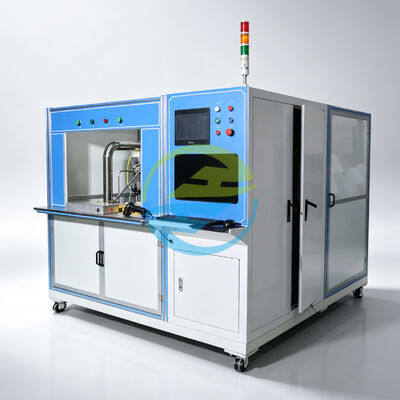

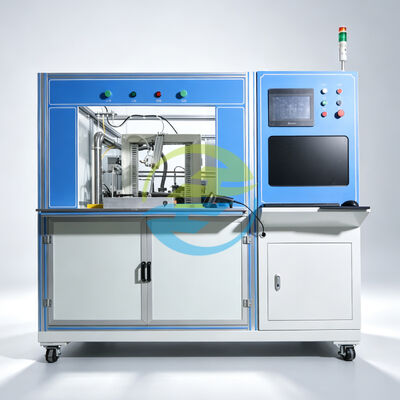

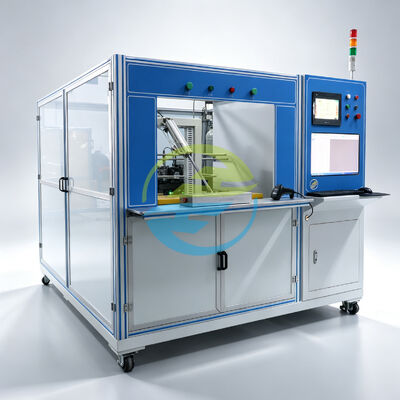

Immagini dettagliate

Riguardo a HeJin

HJ AUTOMATIC CONTROL TECHNOLOGY CO., LTD, che opera con il nome HeJin, è stata fondata a Guangzhou nel 2012.fabbricazione e vendita di apparecchiature industriali di prova ad alta intensità tecnologica.

Il suo portafoglio di prodotti comprende attrezzature per la prova delle perdite, attrezzature per la prova delle parti di auto, attrezzature per la prova IP, attrezzature per la prova degli elettrodomestici, attrezzature per la prova dell'inflamabilità,Attrezzature per le prove d'impatto e altre soluzioni di prova industriale.

Per i clienti che cercano un produttore diretto, questa capacità integrata è importante.HeJin progetta e produce le sue apparecchiature in Cina e sviluppa soluzioni di test personalizzate in base ai requisiti di conformità dei prodotti.

Per ulteriori informazioni sul produttore, i clienti possono visitare la pagina HeJin About Us o esplorare la categoria Leak Testing Equipment.

FADomande

1Quali prodotti può testare questa apparecchiatura di prova delle perdite di elio?

L'applicazione primaria è la prova del relè sigillato.

2.Quale gas viene utilizzato per il rilevamento di perdite di qualità?

La configurazione di riferimento utilizza l'elio al 100% come gas di rilevamento delle perdite fini.

3Qual è la pressione massima di prova?

La configurazione di riferimento specifica 25 bar per la prova delle perdite grossolane e sottili, con pressione regolabile verso il basso.La pressione finale deve essere stabilita in base alle esigenze del cliente per il prodotto.

4Quanti prodotti possono essere testati contemporaneamente?

La configurazione di riferimento è composta da due stazioni di prova, con un pezzo di lavoro per stazione.

5Qual è il tempo di ciclo di riferimento?

La configurazione di riferimento pubblicata specifica circa 30 secondi per pezzo di lavoro, corrispondente a circa 120 pezzi di lavoro all'ora.
