12.5 mm IEC 61032 Figura 6 Sonde di prova 2 Sfera in acciaio per la prova di protezione contro oggetti solidi IP2X

12,5 mm Sonda di prova IEC 61032 Figura 6 Sfera in acciaio per test di protezione da oggetti solidi IP2X

Descrizione del prodotto

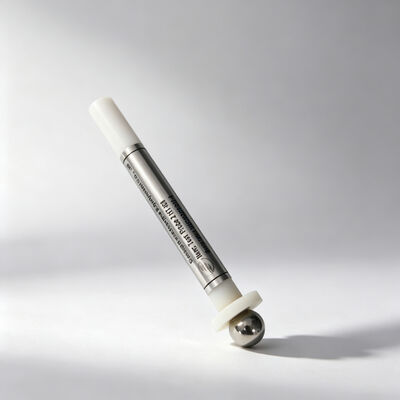

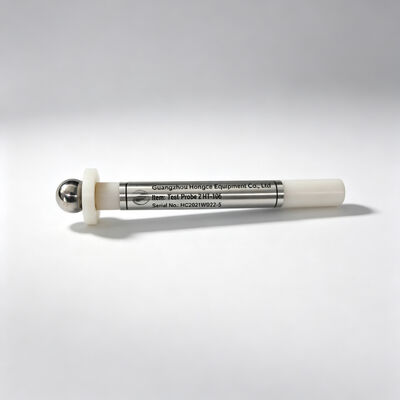

La Sonda di prova 2 da 12,5 mm di HeJin è uno strumento di prova a sfera rigida in acciaio progettato per la verifica della protezione degli involucri in conformità con la Figura 6 della norma IEC 61032. Viene utilizzato principalmente per verificare se un involucro può impedire l'ingresso di oggetti solidi estranei con un diametro di 12,5 mm o superiore all'interno protetto.

Con una sfera da 12,5 mm e un manico in nylon precisamente specificati, questa sonda di prova compatta offre a ingegneri, ispettori di qualità e tecnici di laboratorio un modo semplice per eseguire controlli ripetibili di accesso all'involucro. È particolarmente adatta per la verifica relativa a IP2X secondo IEC 60529 e per i test di sicurezza degli elettrodomestici e apparecchi simili secondo IEC 60335-1.

Caratteristiche del prodotto

• Sfera standardizzata da 12,5 mm
  La sfera in acciaio ha un diametro nominale di 12,5 mm, con una tolleranza specificata di +0,2 / 0 mm.
• Sonda di prova 2 IEC 61032 Figura 6
  Il prodotto è identificato come Sonda di prova 2 e corrisponde alla configurazione della Figura 6 a cui fa riferimento la norma IEC 61032.
• Costruzione rigida per test
  Il prodotto utilizza una sfera in acciaio rigida anziché un elemento di prova flessibile, rendendolo adatto per la verifica dell'ingresso di oggetti solidi.

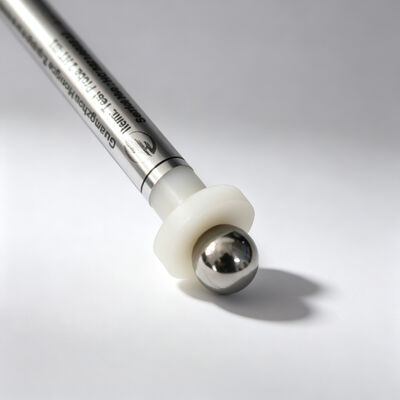

• Sfera in acciaio + manico in nylon
  La costruzione combina una sfera in acciaio con un manico in nylon per un pratico funzionamento manuale.
• Applicazione di verifica IP2X
  La sonda è destinata alla verifica associata alla protezione contro oggetti solidi estranei di 12,5 mm o superiori.
• Semplice funzionamento manuale
  Non è richiesto alcun complesso sistema di controllo o connessione elettrica per la sonda di base. L'operatore può ispezionare direttamente le aperture pertinenti.

Funzioni del prodotto

La funzione principale di questa Sonda di prova 2 è quella di verificare la protezione dell'involucro contro oggetti solidi estranei con un diametro di 12,5 mm o superiore.

• Verifica della protezione dell'involucro IP2X
• Ispezione dell'ingresso di oggetti solidi
• Ispezione delle aperture dell'involucro
• Verifica della sicurezza del prodotto
• Validazione del progetto

La sonda è particolarmente utile quando un produttore deve verificare che le aperture, le aree di ventilazione, le fessure o strutture simili dell'involucro non consentano l'ingresso di un oggetto solido da 12,5 mm all'interno protetto.

Standard di riferimento internazionali

• IEC 61032 – Protezione delle persone e delle apparecchiature mediante involucri – Sonde per la verifica
  Figura 6 – Sonda di prova 2

La norma IEC 61032 identifica la Figura 6 come Sonda di prova 2.

• IEC 60529 – Gradi di protezione forniti dagli involucri (Codice IP)
• IEC 60335-1 – Apparecchi elettrici di uso domestico e similare – Sicurezza – Parte 1: Requisiti generali

Specifiche tecniche

Cosa può testare?

La sonda è principalmente associata ai seguenti elementi di ispezione:

• Ingresso di oggetti solidi estranei
  Verifica se un'apertura consente l'ingresso di un oggetto solido con un diametro di 12,5 mm o superiore.
• Verifica protezione IP2X
  Supporta la verifica fisica associata alla protezione dell'involucro IP2X secondo IEC 60529.
• Verifica aperture involucro
  Utile per controllare aperture di ventilazione, fessure e altre aperture accessibili dell'involucro.
• Verifica del progetto del prodotto
  Può essere utilizzata durante la valutazione di prototipi e progetti prima dei test di conformità formali.
• Ispezione di qualità della produzione
  Aiuta i team di controllo qualità a eseguire una rapida verifica fisica delle aperture dell'involucro.
• Test di laboratorio
  Adatto come strumento di prova manuale standardizzato nelle procedure di ispezione di laboratorio.

FAQ

• Cos'è una Sonda di prova 2?
  La Sonda di prova 2 è una sonda a sfera rigida standardizzata associata alla Figura 6 della norma IEC 61032. Viene utilizzata per verificare la protezione contro l'ingresso di oggetti solidi estranei di 12,5 mm o superiori.
• Qual è il diametro della Sonda di prova 2 di HeJin?
  Il diametro della sfera è di 12,5 mm, con una tolleranza specificata di +0,2 / 0 mm.
• A cosa serve la Sonda di prova 2?
  Viene utilizzata per verificare la protezione dell'involucro contro oggetti solidi estranei con un diametro di 12,5 mm o superiore ed è associata alla verifica IP2X.
• È una sonda a dito?
  Il sito web di HeJin classifica il prodotto sotto Sonda a dito di prova, ma tecnicamente questo particolare prodotto è la Sonda di prova 2 / una sonda a oggetto sferico rigido, piuttosto che un dito umano simulato.
• Quali standard sono associati a questo prodotto?
  L'elenco di HeJin fa riferimento a IEC 61032, IEC 60529-1 e IEC 60335-1.
• HT-I06 è una sonda a forza applicata?
  No. Lo standard HT-I06 non specifica una forza applicata. L'elenco di HeJin identifica HT-I06T come la versione a forza con 30 N.
