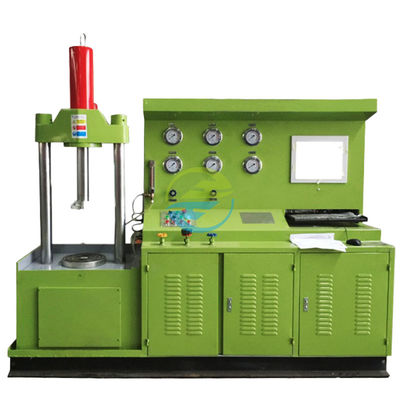

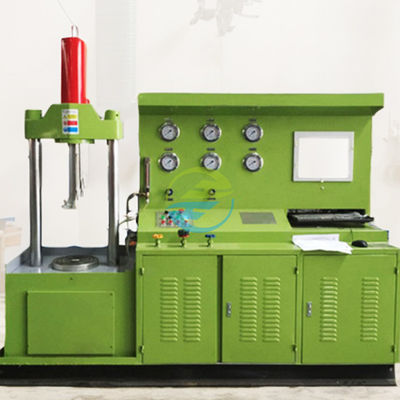

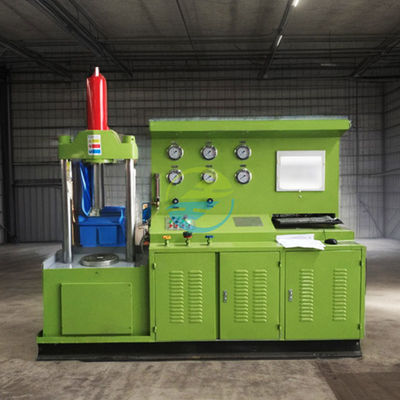

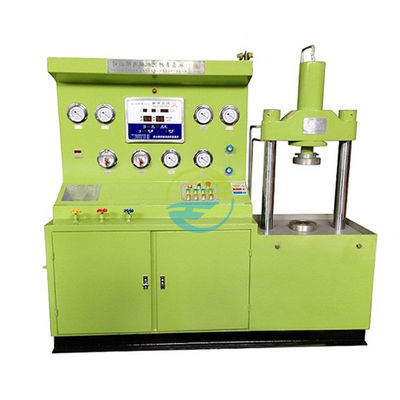

ISO 5167 Valvola verticale e misuratore di portata banco di prova intelligente 0,1-200 m3/h 0-40 MPa

Caratteristiche del prodotto

• Detezione ad alta precisione: adotta sensori importati per una precisione di flusso di ±0,3% FS e una precisione di pressione di ±0,2% FS, certificati dal CNAS per soddisfare la precisione ISO 5167 Classe 1.
• Sostituzione rapida dell'apparecchiatura: con sollevamento elettrico e fissaggio pneumatico, il cambio del dispositivo per le specifiche DN300 richiede meno di 10 minuti, compatibile con valvole e flussometri multi-marca.
• Controllo intelligente e gestione dei dati: schermo touch a colori da 10 pollici con commutazione cinese-inglese con un solo clic, moduli di prova standard integrati da 20+ (ISO 5167, API 6D, ecc.),e generazione automatica di rapporti PDF con conformità 判定.
• Compatibilità multi-standard: supporta le procedure di prova per API 6D, EN 12266-1, ecc., generando automaticamente i rapporti sui dati richiesti per la certificazione CE/API/CCC.
• Sicurezza e affidabilità: cavità ad alta pressione in acciaio inossidabile (resiste a 60 MPa) + finestra di osservazione a prova di esplosione temperata (trasmissione luminosa del 92%), precisione di monitoraggio delle perdite fino a 0,001 L/min,e tripla protezione (soppressione), surriscaldamento, arresto di emergenza) che soddisfano le norme di sicurezza elettrica EN 61010-1.
• Espansione flessibile: modulo ad alta temperatura (0-150°C) e sistema a vuoto (grado di vuoto ≤10kPa) opzionali per le prove in condizioni di lavoro estreme.

Norme internazionali di riferimento

Norme di misurazione dei flussi

• ISO 5167-1:2018 (Dispositivi a pressione differenziale per la misurazione del flusso)
  • Articolo 5: Calcolo delle classi di precisione e di incertezza.
  • Articolo 7: Metodi di prova della ripetibilità e regole di valutazione.
• GB/T 2624.1-2021 (Dispositivi di misura del flusso di fluidi per tubazioni a pressione differenziale)
  • Sezione 5.3: Processo di calcolo e taratura del coefficiente di flusso.

Norme di prova delle valvole

• API 6D:2020 (valvole per tubazioni)
  • Articolo 8.2: Procedure di prova della pressione (pressione di prova del guscio/sigillo e tempo di tenuta).
  • Articolo 8.3: Criteri di accettazione delle perdite (liquido ≤ 0,1 ml/min·DN).
• EN 12266-1:2019 (Prove di pressione delle valvole industriali)
  • Allegato A: Metodo di prova di fuga di bolle.
  • Allegato B: Regole di valutazione delle perdite di caduta di pressione.

Sicurezza e compatibilità EMC

• EN 61010-1:2010 (Requisiti di sicurezza per le apparecchiature di misurazione)
  • Articolo 5: Isolamento elettrico e protezione da sovrapressione.
  • Articolo 7: Classe di protezione meccanica (IP54/IP65).

Parametri tecnici
