± 2 R/Min di tasso 10 dell'apparecchiatura di Damage Degree Test del conduttore dell'attrezzatura di prova di IEC di IEC 60069-1

Descrizione di prodotto

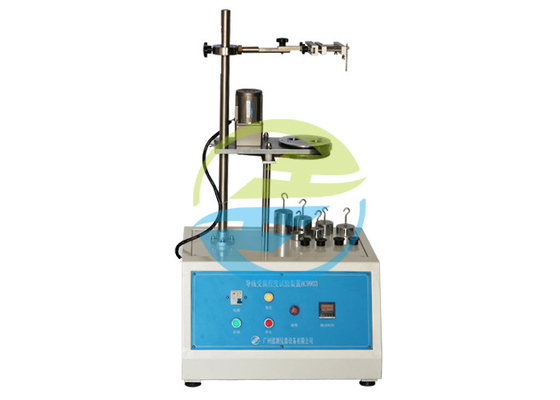

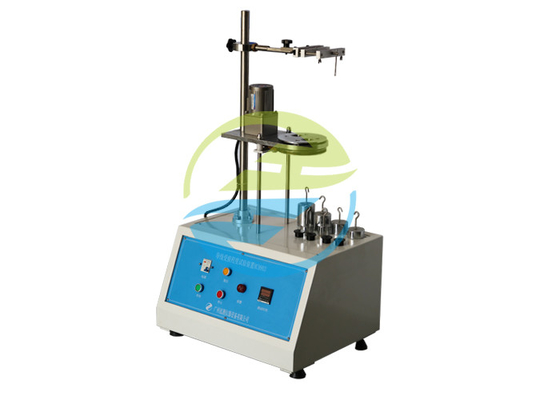

Apparecchio di prova del grado di danno del conduttore IEC 60069-1

Standard:

IEC 60884-1 “Plughe e prese di corrente per uso domestico e simili” Parte 1: Requisiti generali “ clausola 12.2.5, figura 11

IEC 60669-1 “Interruttori per apparecchi elettrici fissi domestici e simili ” Parte 1: Requisiti generali ” clausola 12.2.5, figura 9

Descrizione standard:

I terminali con fissaggio a vite devono essere progettati e costruiti in modo da fissare i conduttori senza danneggiarli indebitamente.

Il terminale è inserito nell'apparecchio di prova secondo la figura 11 e munito di conduttori rigidi, solidi, stratificati e/o flessibili,secondo la tabella 3, prima con la superficie nominale della sezione trasversale più piccola e poi con la più grande, le viti di fissaggio o i dadi di fissaggio vengono stretti con la coppia di cui alla tabella 6.

Se non esistono conduttori rigidi a strato, la prova può essere effettuata solo con conduttori rigidi solidi.

La lunghezza del conduttore di prova deve essere di 75 mm più lunga dell'altezza (H) specificata nella tabella 9.

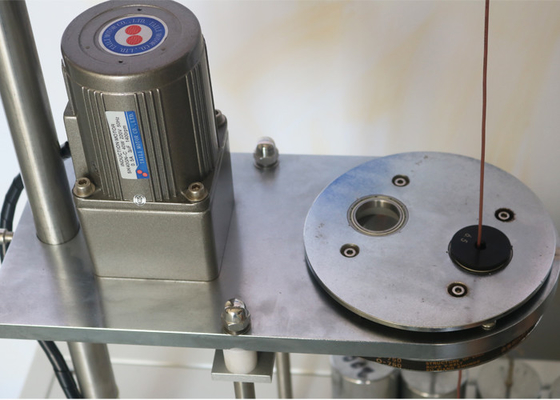

L'estremità del conduttore è passata attraverso una buccia appropriata in una piastra posizionata ad un'altezza (H) al di sotto dell'apparecchiatura, come indicato nella tabella 9.La bussola è posizionata in un piano orizzontale in modo che la sua linea centrale descriva un cerchio di 75 mm di diametro, concentrica con il centro dell'unità di fissaggio nel piano orizzontale; la piastra viene quindi ruotata ad una velocità di (10 ± 2) giri/min.

La distanza tra la bocca dell'unità di fissaggio e la superficie superiore della buscia deve essere entro ± 15 mm dell'altezza specificata nella tabella 9. La buscia può essere lubrificata per evitare il legame,torsione, o rotazione del conduttore isolato.

Una massa di cui alla tabella 9 è sospesa dall'estremità del conduttore, la durata della prova è di circa 15 minuti.

Durante la prova, il conduttore non deve scivolare fuori dall'unità di fissaggio né rompersi nei pressi dell'unità di fissaggio, né deve essere danneggiato in modo tale da renderlo non idoneo ad un ulteriore utilizzo.Attrezzature di prova CEI

La prova deve essere ripetuta con conduttori solidi rigidi, se esistono, se la prima prova è stata effettuata con conduttori rigidi a filo.

Parametro:
