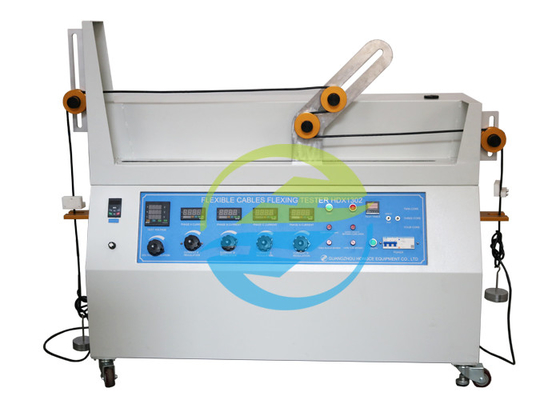

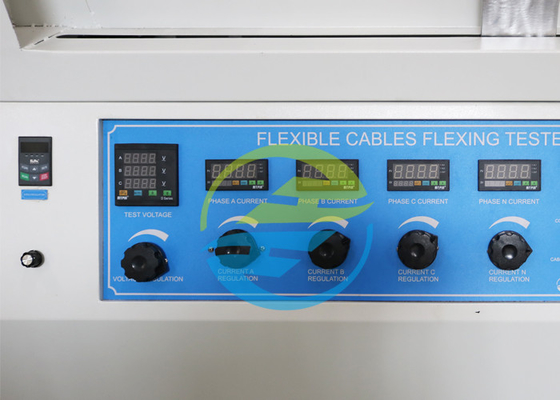

Figura 1 attrezzatura di prova di IEC 60245-2 che flette apparato Constant Speed 0,33 M/S

Figura 1 attrezzatura di IEC 60245-2 di prova che flette apparato Constant Speed 0,33 m/s

Norma:

Tensioni cavo-stimate isolate di gomma di IEC 60245-1 “fino a e includendo 450/750 diparte 1: Clausola 5.6.3.1 di requisiti generali”;

Cavi isolati di gomma di IEC 60245-2 “- tensioni nominali fino a e compreso 450/750 di V - parte 2: Clausola 3,1 di metodi di prova” e figura 1;

Il cloruro di polivinile di IEC 60227-1 “ha isolato i cavi delle tensioni nominali fino ad un massimo di e compreso 450/750 di V – parte 1: Clausola 5.6.3.1 di requisiti generali”;

Il cloruro di polivinile di IEC 60227-2 “ha isolato i cavi delle tensioni nominali fino a e compreso 450/750 di V – parte 2: Clausola 3,1 di metodi di prova” e figura 1;

Clausola 16.3b di requisiti di sicurezza di IEC 60065-1 “audio, video e simile apparato elettronico –”).

Applicazione:

L'apparato di flessione è uso per le prove di forza meccanica dei cavi flessibili completati.

Campione:

Cavi flessibili completati, cavi flessibili. Attrezzatura di prova di IEC

Descrizione standard:

Questa prova sarà effettuata per mezzo dell'apparato come appare figura 1. Questo apparato consiste di un trasportatore C, di un sistema di azionamento per il trasportatore e di quattro pulegge per ogni campione di cavo da provare. Il trasportatore C sostiene due pulegge A e B, che sono degli stessi

diametro. Le due pulegge fisse, a qualsiasi estremità dell'apparato, possono essere di un diametro diverso dalle pulegge A e B, ma tutte e quattro le pulegge così saranno sistemate che il campione è orizzontale fra loro. Il trasportatore fa i cicli (movimenti di andata ed a rovescio) sopra una distanza di 1 m. ad una velocità approssimativamente costante di 0,33 m/s fra ogni inversione della direzione di movimento.

Le pulegge saranno fatte di metallo ed avere una scanalatura a forma di semicircolare per i cavi circolari e una scanalatura piana per i cavi piani. La repressione preme la D sarà riparata in modo che la tirata si applichi sempre dal peso da cui il trasportatore sta allontanandosi. La distanza fra un morsetto di repressione e il suo supporto, mentre l'altro morsetto sta riposando sul suo supporto, sarà del massimo di 5 cm.

Il sistema di azionamento sarà tale che il trasportatore giri uniformemente e senza scatti quando inverte dall'una direzione ad un altro.

Parametro:
