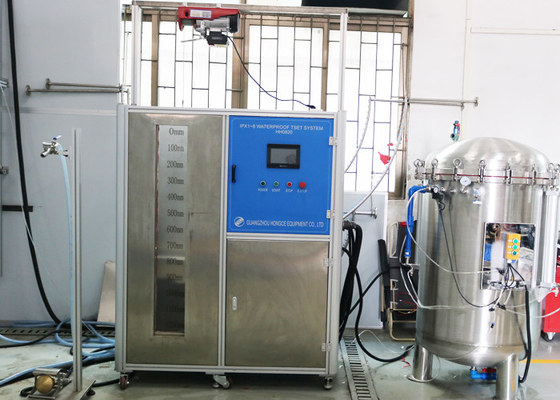

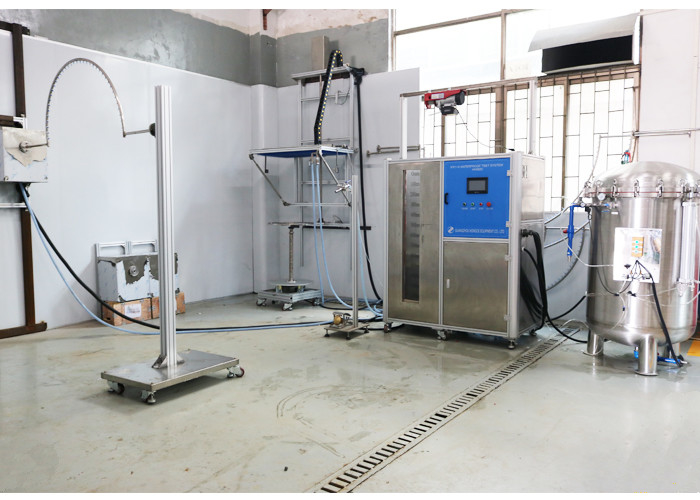

Attrezzatura di prova dei ricambi auto di IPX1 1PX8 per protezione di gradi contro acqua

12.5±0.626L/min (IPX5);

100±5L/min (IPX6)

Attrezzatura di prova

Condizioni di prova

Scorrimento dell'acqua

tasso

Figura 3 dell'apparecchiatura del gocciolamento

Recinzione sulla piattaforma girevole

Velocità approssimativamente 1 r/min

(1,0 + 0,5) mm/min

(altezza della precipitazione)

Differenza del

temperatura del

attrezzatura nell'ambito della prova

non non più di 5 °C.

Per le temperature dell'acqua

quale sono più di

5 °C più basso, meas

i ures saranno acconsentiti

fra gli utenti di

la norma da impedire

la formazione di acqua condensata.

Figura 3 dell'apparecchiatura del gocciolamento

Recinzione in 4 posizioni fisse,

inclinato da 15°

(3,0 + 0,5) mm/min

(altezza della precipitazione)

min 2,5 per ciascuno di

le quattro posizioni

Figura 4 del tubo della parte girevole

con il diametro delle aperture 0,4 millimetri

a ± 60° dallo spruzzo piano verticale mentre girando il tubo della parte girevole dal ± 60° in riferimento all'aereo verticale ad un tasso di approx.1 s/60°

Distanza massima 200 millimetri

0,1 l/min di ± 5% per apertura (media

valore), o

approssimativamente.

kPa 80

min 10

(min 5 in una posizione, il min 5 in una posizione ha girato da

questa posizione da 90°

lungo l'orizzontale

livello)

o figura 5 del tubo della doccia

spruzzo mentre girando il tubo della doccia dal ± 60° in riferimento all'aereo verticale

Distanza massima 500 millimetri

Figura 4 del tubo della parte girevole come sotto 3, ma con il diametro delle aperture 0,4 millimetri di ± 90° dall'aereo verticale; spruzzo mentre girando il tubo della parte girevole dal ± (180° a 20°) in riferimento all'aereo verticale alla a

tasso di approssimativamente 1 s/60°

Distanza massima 200 millimetri

o figura 5 del tubo della doccia, ma con la copertura rimossa, spruzzo mentre girando il tubo della doccia dal ± 90°

in riferimento all'aereo verticale

Distanza massima 500 millimetri

Figura 4 del tubo della parte girevole come sotto 3, ma con il diametro delle aperture 0,8 millimetri di ± 90° dall'aereo verticale, spruzzo mentre girando il tubo della parte girevole dal ± (180° a 20°) in riferimento all'aereo verticale alla a

tasso di approssimativamente 1 s/60°

Distanza massima 200 millimetri

0,6 l/min di ±

5% per apertura

(medio

valore)

approssimativamente.

kPa 400

min 10

(min 5 in una posizione, il min 5 in una posizione ha girato da questa posizione da 90°)

Il getto di acqua, dota un diametro d'un polverizzatore da 6,3 millimetri secondo figura 6

Distanza 2,5 m. a 3 m.

12,5 l/min di ± 5%

approssimativamente.

kPa 30

Il getto di acqua, dota un diametro d'un polverizzatore da 12,5 millimetri secondo figura 6

Distanza 2,5 m. a 3 m.

100 l/min di ± 5%

approssimativamente.

kPa 100

Il getto di acqua, dota un diametro d'un polverizzatore da 6,3 millimetri secondo figura 6

Distanza 2,5 m. a 3 m.

approssimativamente.

1 kPa 000

Bacino di immersione

profondità di immersione:

1 m. (posizione d'abitazione più profonda) un'acqua da 0,15 m. sopra più alta posizione d'abitazione, se alloggiare è più grande

che 0,85 m.

Livello dell'acqua del bacino di immersione: e profondità di immersione

come acconsentito fra gli utenti della norma

conforme a

accordo
