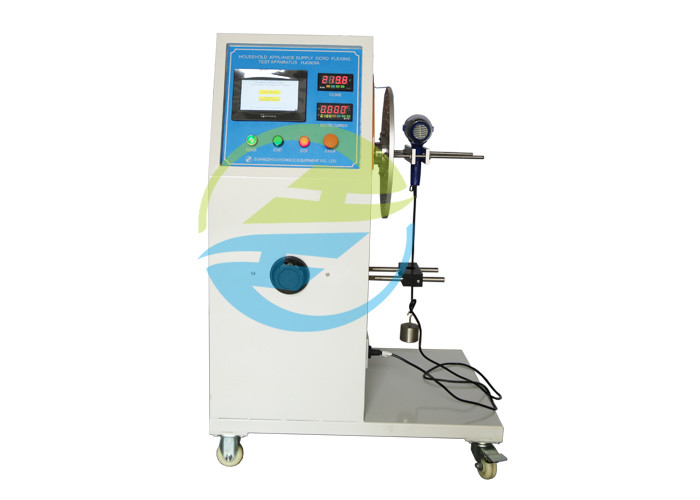

Cavo di IEC 60335-1 del touch screen che flette figura 8 dell'apparecchiatura della prova

Cavo dell'attrezzatura di prova di IEC 60335-1 che flette figura 8 dell'apparecchiatura della prova

Norma:

Famiglia di IEC 60335-1 e simili apparecchi elettrici – sicurezza – parte 1: Clausola 25,14, figura 8. di requisiti generali.

Descrizione standard:

Gli apparecchi hanno fornito un cavo del rifornimento e che è mosso mentre in funzione sarà costruito in moda da proteggere adeguatamente il cavo del rifornimento da eccessivo flettendo dove entra nell'apparecchio.

NOTA 1 che questo non si applica agli apparecchi con le bobine automatiche del cavo che sono provate da 22,1 6 invece.

La conformità è controllata dalla seguente prova che è effettuata su un apparato che ha un membro d'oscillazione secondo le indicazioni di figura 8.

Riparare la parte dell'apparecchio che comprende l'apertura dell'entrata al membro d'oscillazione in moda da, quando il cavo del rifornimento è al mezzo del suo viaggio, l'asse del cavo in cui entra nella guardia o nell'entrata del cavo è verticale ed attraversa l'asse di oscillazione. L'asse principale della sezione dei cavi piani sarà parallelo all'asse di oscillazione.

Il cavo è caricato in modo che la forza applicata sia

– 10 N, per i cavi che hanno una sezione trasversale nominale che supera 0,75 millimetri di ²;

– 5 N, per altri cavi.

La distanza X, secondo le indicazioni di figura 8, fra l'asse di oscillazione ed il punto in cui il cavo o la guardia del cavo entra nell'apparecchio, è regolato in modo che quando il membro d'oscillazione si sposta per la sua gamma completa, il cavo e carica per fare il movimento laterale minimo.

Il membro d'oscillazione è mosso con un angolo di 90° (45° su entrambi i lati del verticale), il numero dei flexings per tipo collegamenti di Z che sono 20 000 e per altri collegamenti 10000. Il tasso di flessione è 60 al minuto.

La flessione della NOTA 2 A è un movimento di 90°.

Il cavo e le sue parti collegate sono girati con un angolo di 90° dopo la metà del numero dei flexings, a meno che un cavo piano misura.

Durante la prova, i conduttori sono forniti a tensione nominale e sono caricati con la corrente nominale dell'apparecchio. La corrente non è passata tramite il conduttore di terra.
