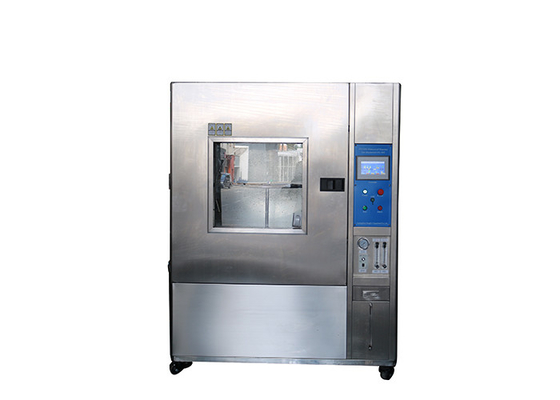

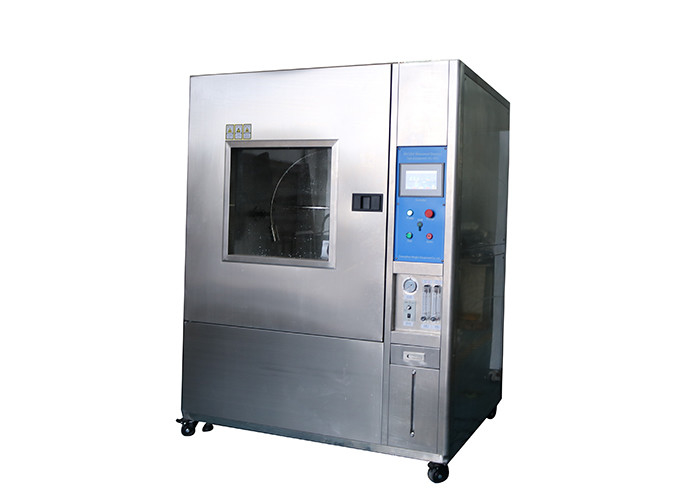

IEC60529 IPX1 alla camera di prova impermeabile IPX4 per i ricambi auto

Attrezzatura di prova del IP IPX1 alla camera di prova impermeabile IPX4 per i ricambi auto

Norma:

Grado IEC60529 di protezione fornito dalle recinzioni (codice del IP) del IPX1, IPX2, IPX3, IPX4;

Veicoli stradali di iso 20653-2013 — Gradi di protezione (codice del IP) — Protezione di materiale elettrico contro gli oggetti stranieri, l'acqua e l'accesso, figura 3 - configurazione di prova per la determinazione della protezione contro i gocciolamenti verticali dell'acqua (apparecchiatura del gocciolamento); gradi di protezione contro acque 1 e 2, figura 4 - configurazione di prova per la determinazione della protezione contro l'acqua della spruzzata e lo spruzzo d'acqua (tubo della parte girevole); gradi di protezione contro acque 3, 4 e 4K.

Elementi e significato di codice del IP:

Condizioni di prova:

IPX1:

La prova è effettuata con un dispositivo che produce un flusso uniforme delle gocce di acqua sopra l'intera area della recinzione.

La piattaforma girevole su cui la recinzione è disposta ha una velocità di rotazione di 1 r/min e dell'eccentricità (distanza fra l'asse della piattaforma girevole e l'asse dell'esemplare) è di circa 100 millimetri.

La durata della prova è 10 min.

IPX2:

La recinzione è provata a min 2,5 in ciascuna di quattro posizioni fisse di inclinazione.

Queste posizioni sono 15° su entrambi i lati del verticale in due aerei reciprocamente perpendicolari (si veda figura 3b)).

La durata totale della prova è 10 min.

IPX3:

Il tubo d'oscillazione è fornito dei fori dello spruzzo sopra un arco o del lato 60° del punto di centro. Il supporto non è perforato.

La recinzione da provare è disposta al punto di centro del semicerchio. Il tubo è causato per oscillare con un angolo di 1 20°, 60° su entrambi i lati del verticale, il momento per un'oscillazione completa (2 × 1 20°) che è circa 4 s e la durata della prova che è 5 min.

La recinzione poi è girata con un angolo orizzontale di 90° e la prova è continuata per i 5 min. più ancora.

Il raggio accettabile massimo del tubo d'oscillazione è di 1 600 millimetri.

La pressione di acqua è regolato per dare il tasso specificato della consegna. La pressione raggiungere questo tasso della consegna sarà nell'ordine del kPa 50 al kPa 150. Dovrebbe essere tenuta costante durante la prova.

La durata della prova è 1 min/m2 dell'area calcolata della recinzione (a parte qualsiasi superficie di montaggio), con una durata minima di 5 min.

IPX4:

Il tubo d'oscillazione ha fori dello spruzzo più di intero 1 80" del semicerchio. La portata totale è regolato come specificato nella tabella 9 ed è misurata con un misuratore di portata.

Il tubo è causato per oscillare con un angolo quasi di 360°, 180° su entrambi i lati del verticale, il momento per un'oscillazione completa (2 × 360°) che è circa 12 S.

La durata della prova è 10 min.
