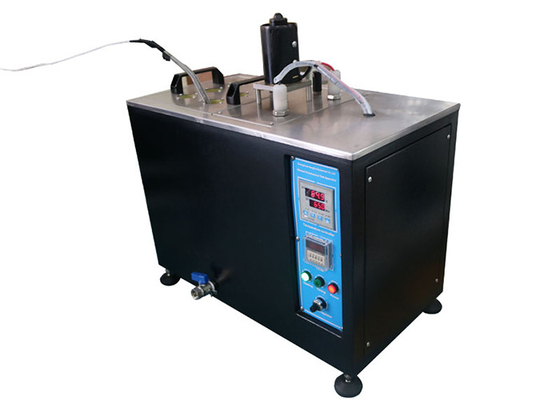

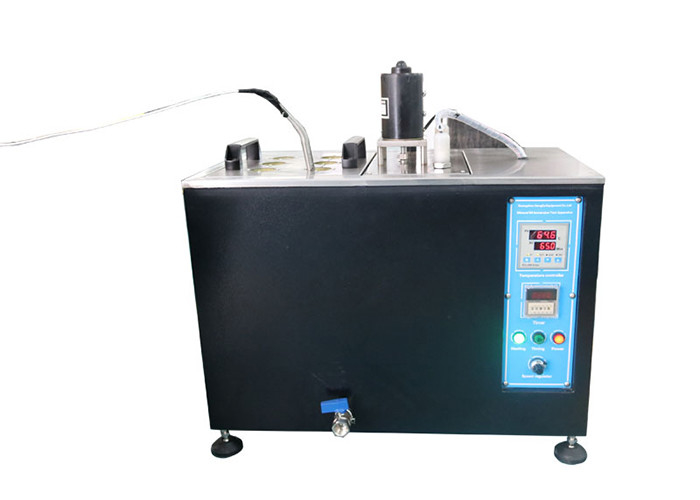

attrezzatura di prova d'immersione in olio minerale di IEC dell'apparecchiatura della prova 3000W

Serbatoio dell'olio d'immersione in olio minerale di acciaio inossidabile dell'apparecchiatura della prova dell'attrezzatura di prova di IEC

Norma:

IEC 60811-2-1 “materiali comuni d'isolamento e d'inguainamento dei cavi elettrici ed ottici - metodi di prova - parte 2-1: Metodi specifici ai composti elastomerici - resistenza di ozono, insieme caldo e prove d'immersione in olio minerali”

IEC 60811-404 “cavi non metallici elettrici ed a fibra ottica - metodi di prova per i materiali - parte 404: Prove varie - prove d'immersione in olio minerali per le guaine”

Caratteristica:

È adatto a prova di resistenza dell'olio di cavo smaltato o ad isolamento fatto di di gomma e di di plastica. Attrezzatura di prova di IEC

Metodo di prova:

1. Aggiunga la quantità appropriata di acqua nel serbatoio dell'olio o nell'olio specificato secondo le esigenze della norma. Il livello liquido ottimale è circa 50mm sotto la superficie superiore.

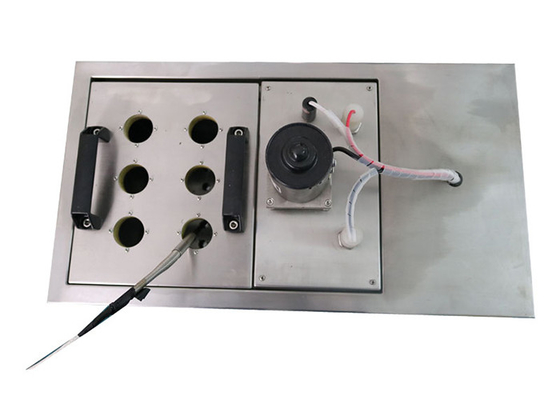

2. Inserisca sei provette nella copertura del serbatoio dell'olio, aggiunga l'olio ad ogni provetta o aggiunga l'acqua di 25mm allo strato di fondo e poi aggiungere l'olio alla provetta. Il livello liquido globale non è meno di 150mm.

3. Il cavo finito è piegato al centro per formare una forma stretta di U e poi verticalmente è disposto nell'olio della provetta in modo che entrambe l'estremità del campione sporga dalla superficie dell'olio e la guaina di nylon è conservata quando il campione è immerso in olio. Blocchi il tubo con una spina del silicone che è attaccata e tenga il tubo sigillato.

4. Fissi la temperatura ed il tempo richiesto per la prova.

5. Inizi il riscaldamento, tempo di avviamento quando la temperatura raggiunge la temperatura stabilita e la prova si conclude quando il tempo raggiunge il tempo stabilito.

6. Determini la conclusione o procedi alla prova seguente secondo i requisiti standard.

Parametri:
