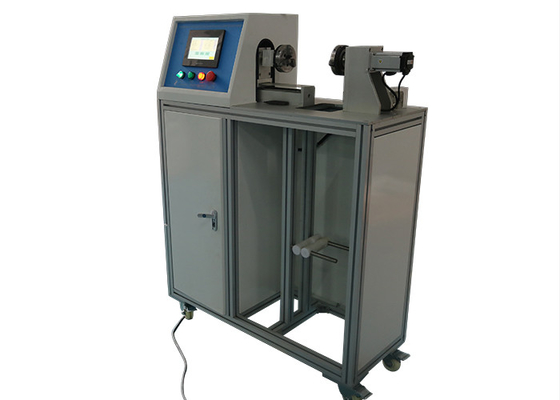

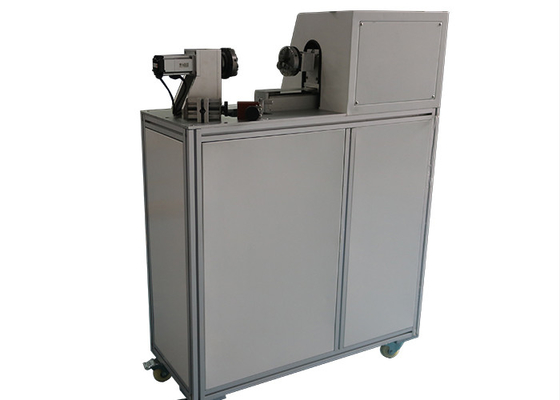

Tester di prestazione di IEC del servomotore per i commutatori di prossimità

Il tester della prestazione dell'attrezzatura di prova di IEC per i commutatori di prossimità con Intergrally ha collegato Cablea

Norma:

Apparecchiatura elettrica di comando di IEC 60947-5-2 “e apparecchiatura di controllo a bassa tensione - parte 5-2: Dispositivi del circuito di controllo ed elementi di commutazione - la prossimità commuta” l'annesso C.8

Applicazione:

È usato per verificare la prestazione di resistenza delle strutture di vari commutatori di prossimità e dei sensori fotoelettrici con i cavi di collegamento integrali, assicurandosi che i cavi e le posizioni di commutatore di collegamento siano riparati relativamente. Attrezzatura di prova di IEC

Lo scopo di queste prove è di assicurare l'integrità dell'ancoraggio del cavo durante il trattamento e l'installazione di transito. Una volta che installato, il commutatore di prossimità ed il cavo dovrebbero essere riparati riguardante a vicenda.

Prova di trazione C.8.1 .1

Il cavo sarà sottoposto ad una tirata costante lungo l'asse dell'entrata del cavo, applicato al rivestimento d'isolamento del cavo per una durata di 1 min.

Prova di coppia di torsione C.8.1 .2

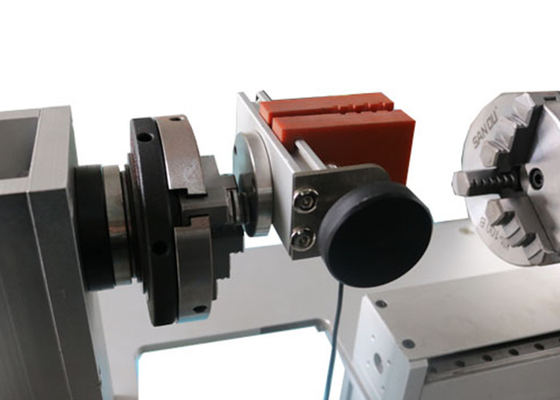

Il cavo sarà sottoposto ad una coppia di torsione di 0,1 nanometro o sarà limitato al valore che dà un angolo di coppia di torsione di 360°. La coppia di torsione si applicherà al cavo, in senso orario per 1 min e poi in senso antiorario per 1 min, ad una distanza di 1 00 millimetri dall'entrata del commutatore di prossimità.

Prova di spinta C.8.1 .3

La forza di spinta si applicherà lungo l'asse del cavo vicino come possibile all'entrata del cavo.

La forza è aumentata lentamente a 20 N. La forza sarà fatta domanda per 1 min per ogni volta e con una 1 pausa minima fra le applicazioni.

Dopo le prove, nessun danno visibile dei mezzi di sigillatura dell'entrata del cavo e nessuno spostamento del cavo saranno osservati.

Prova della curvatura C.8.1 .4

Il cavo sarà caricato e piegato nel seguente modo:

a) Sospenda i 3 chilogrammi di massa attaccandolo al cavo 1 m. dall'entrata del cavo e con l'asse del verticale dell'entrata del cavo.

b) Inclini il commutatore di prossimità 90° per causare una curvatura di 90° nel cavo, mantenente quella posizione per 1 min.

c) Inclini il commutatore di prossimità 90° nella direzione opposta riguardante il verticale in modo da causare una curvatura opposta di 90° nel cavo, mantenente la posizione per una durata di 1 min.

Caratteristica:

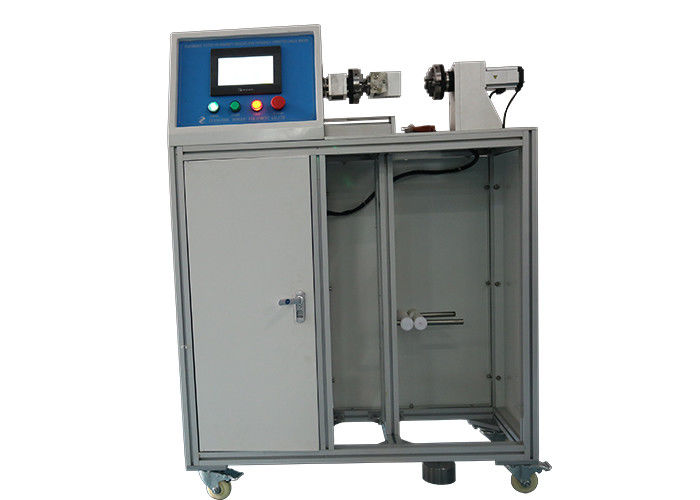

L'attrezzatura adotta il sistema di controllo intelligente avanzato dello SpA, interfaccia dell'operazione umanizzata touch screen per fare la registrazione e visualizzare più accurato; con i tempi prestabiliti della prova, la velocità della prova, il colpo della prova, la regolazione della forza di tirata ed altre funzioni. Può essere analizzato dall'annotazione di dati se il campione è qualificato oppure no.

Parametri:
