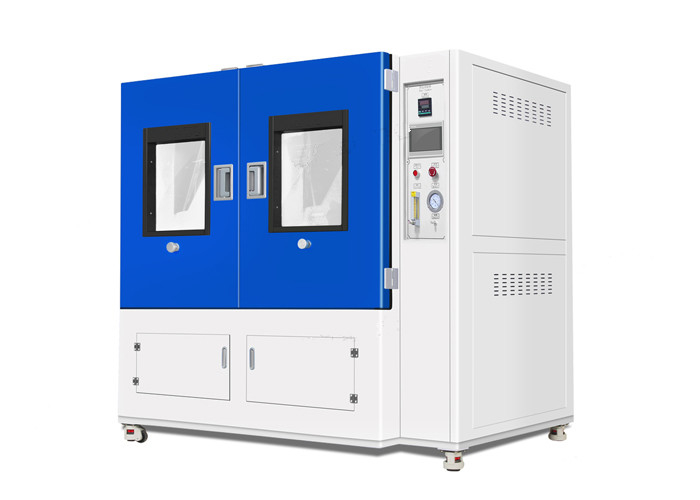

Sabbia di iso 20653 ed attrezzatura di prova dei ricambi auto della camera di prova della polvere

Camera di prova di iso 20653 dell'attrezzatura di prova dei ricambi auto per protezione contro polvere

Norma:

Termini veicolo-ambientali della strada ISO16750-4 e provare aattrezzatura-parte elettrica ed elettronica 4: Prova climatica della polvere di clausola 5,10 dei carichi;

Veicoli stradali di iso 20653-2013 — Gradi di protezione (codice del IP) — Protezione di materiale elettrico contro gli oggetti stranieri, l'acqua e l'accesso, figura 1 - configurazione di prova di principio per la determinazione della protezione contro polvere nell'orientamento verticale; grado di protezione contro gli oggetti stranieri 5K e 6K;

Scopo:

Questa prova simula un effetto di pompaggio della polvere causato tramite i mutamenti di temperatura dentro l'alloggio del DUT, dovuto l'operazione elettrica intermittente. Il modo di guasto è disfunzione elettrica o meccanica causata da polvere, per esempio sulla superficie dei contatti elettrici. L'applicazione di questa prova sarà dichiarata nella specificazione del DUT.  Attrezzatura di prova dei ricambi auto

Applicazione:

La camera di prova della polvere e della sabbia è utilizzata per verificare la prestazione di sigillatura delle coperture del prodotto. Pricipalmente è usata per la prova di IP5X e di IP6X per il grado della protezione di recinzione. Simulando il tempo della polvere e della sabbia, per provare le lampade all'aperto, i ricambi auto ed altri prodotti.

Metodo di prova:

Esegua la prova come specificato nell'iso 20653, facendo uso della variante descritta qui sotto.

Come alternativa alla polvere della prova dell'Arizona A2 (cioè polvere A2 della prova conformemente all'iso 12103-1) che è specificato nel metodo di prova di iso 20653, la seguente miscela della polvere della prova può essere usata:

⎯ 50% del peso di calcare (con argilla e la sabbia), cioè «cemento Portland non cotto» e

cenere volatile del ⎯ 50% con la seguente distribuzione di granulometria (conformemente all'IEC 60068-2-68):

µm del ≤ 32 del ⎯ 33% a peso;

µm 32 del ⎯ 67% a peso >, ma µm del ≤ 250.

La prova dovrebbe essere effettuata orientata come montato nel veicolo.

La prova consisterà di 20 cicli, ciascuno come definito nella figura 9.

Il periodo di ciclo ed il periodo del modo operativo 3,2 saranno acconsentiti fra il cliente ed il fornitore.

Parametro:
