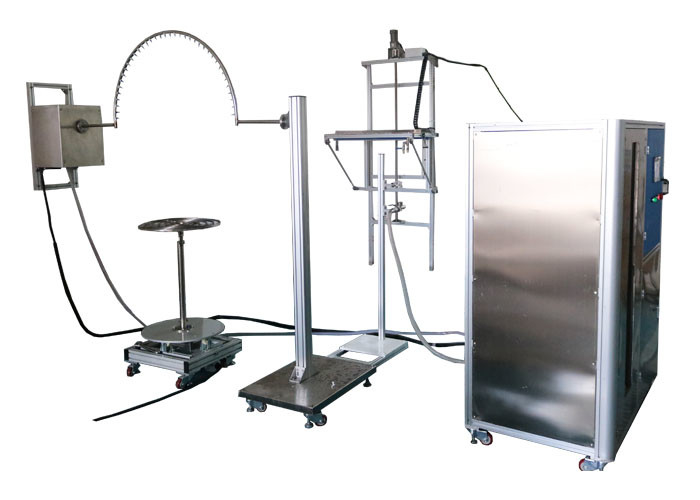

Sistema di prova impermeabile di IEC60529 IPX1-7 per i veicoli stradali

Sistema di prova impermeabile di IEC60529 IPX1-7 per i veicoli stradali

Marchio:	HeJin
Numero di modello:	HH0819
Moq:	1 insieme
prezzo:	Negotiatable
Condizioni di pagamento:	T/T, L/C
Capacità di approvvigionamento:	insieme 5 al mese

Informazioni dettagliate

Descrizione del prodotto

Informazioni dettagliate

Luogo di origine:

La CINA

Certificazione:

Third party calibration certificate(cost additional)

nome di prodotto:

IPX1-7 impermeabilizzano il sistema di prova

Norma:

ISO 20653, DIN40050-9, IEC60529

Area campione del gocciolamento:

1000×600mm

Altezza del gocciolamento:

200mm

tubo della parte girevole:

R600, R800 e R1000

Foro dell'ago:

Diametro 0.4mm

Piattaforma girevole:

Diametro 600mm

Funzione:

veicoli stradali contro gli effetti dell'ingresso della prova di acqua

Imballaggi particolari:

compensato

Evidenziare:

Sistema di prova impermeabile IEC60529 per la strada

Sistema di prova di IEC60529 IPX1-7

Sistema di prova IPX1-7 per i veicoli stradali

Descrizione del prodotto

I ricambi auto ISO20653 verificano le prove dell'attrezzatura a protezione contro l'ingresso dell'acqua

Norma:

Grado IEC60529 di protezione fornito dalle recinzioni (codice del IP) del IPX1, IPX2, IPX3, IPX4, IPX5 IPX6, IPX7;

Gradi del IP DIN40050-9 di protezione forniti dalle recinzioni per il materiale elettrico in veicoli stradali per la protezione del materiale elettrico dentro la recinzione contro gli effetti dell'ingresso degli oggetti stranieri solidi, compreso polvere (protezione contro gli oggetti stranieri), proteggente il materiale elettrico dentro la recinzione dagli effetti dell'ingresso di acqua (protezione contro acqua);

Veicoli stradali di iso 20653-2013 — Gradi di protezione (codice del IP) — Protezione di materiale elettrico contro gli oggetti stranieri, l'acqua e l'accesso, figura 3 - configurazione di prova per la determinazione della protezione contro i gocciolamenti verticali dell'acqua (apparecchiatura del gocciolamento); gradi di protezione contro acque 1 e 2, figura 4 - configurazione di prova per la determinazione della protezione contro l'acqua della spruzzata e lo spruzzo d'acqua (tubo della parte girevole); gradi di protezione contro acque 3, 4 e 4K, figura 5 - messa a punto di prova manuale per la determinazione della protezione contro l'acqua della spruzzata e lo spruzzo d'acqua (tubo della doccia); gradi di protezione contro acque 3 e 4, figura 6 - ugello per la determinazione della protezione contro acqua ad alta velocità; gradi di protezione contro acque 5, 6 e 6K

Applicazione:

Sistema di prova impermeabile per i veicoli stradali — Gradi di protezione (codice del IP) — Protezione di materiale elettrico contro acqua. Attrezzatura di prova dei ricambi auto

Parametro:

1. L'acqua gocciola per i secondo elementi di codice 1 (verticalmente) e 2 (recinzione inclinata da 15°)
Area campione del gocciolamento	1000×600mm, personalizzabile. Attrezzatura di prova dei ricambi auto
Altezza del gocciolamento	200mm, regolabile. Percepito automaticamente dal sensore infrarosso, quando l'ago è situato all'più alto punto del campione 200mm, la scatola del gocciolamento si fermerà automaticamente.
Tasso di gocciolamento (scorrimento dell'acqua)	1+0.05 0mm/min o 3+0.05 0mm/min scambiabili, adottano la tecnologia controllata digitale di piovosità
Foro dell'ago	Φ0.4mm
Distanza fra i fori	20mm
Tempo difficile	0-999.9min, può essere prestabilito
Metodo dell'installazione	Tipo del pavimento o fissato al muro

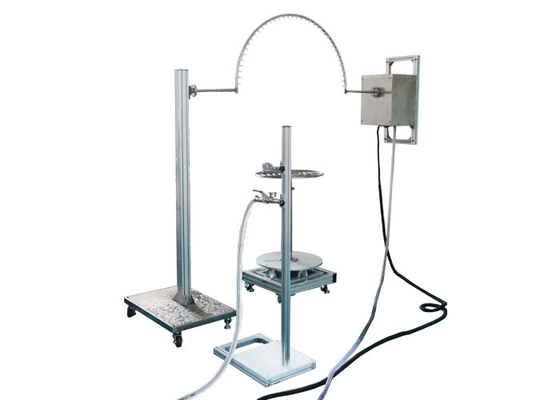

2. Spruzzo d'acqua e per gli elementi di codice dell'acqua seconda della spruzzata 3 e 4 (tubo della parte girevole)
Raggio d'oscillazione dei tubi	La configurazione standard è R600, R800 e R1000, l'altro raggio R200, R400, R1200, R1400, R1600mm sono disponibili, fatto di acciaio inossidabile
Foro dell'ago	Φ0.4mm
Un angolo incluso di due fori	IPX3: 120°; IPX4: 180°
Angolo del pendolo	IPX3: 120° (±60°); IPX4: 350° (±175°)
Pioggia della velocità	IPX3: 4 s/time (2×120°); IPX4: 12 s/time (2×350°);
Scorrimento dell'acqua	1-10L/min regolabile
Tempo difficile	0.01S-99hours 59min, può essere prestabilito
3. Spruzzo d'acqua ed acqua della spruzzata per i secondo elementi di codice 3 e 4 (tubo della doccia)
Parametri dell'ugello spruzzatore	Diametro esterno: Ф102mm diametro sferico: SФ75.5mm 121 foro di Ф0.5mm; 1 foro al centro i circoli ristretti 1 di 12 fori a 30°pitch 4 cerchi esterni di 24 fori a 15°pitch Schermo-alluminio muoventesi Ugello-ottone dello spruzzo
Scorrimento dell'acqua	10L/min±5%, misuratore di portata è regolabile
Manometro	50-150Kpa, gamma di manometro 0-0.25Mpa
4. Acqua ad alta velocità per i secondo elementi di codice 5 e 6
Diametro dell'ugello	IPX5: Φ6.3mm; IPX6: Φ12.5mm
Scorrimento dell'acqua	IPX5: 12.5±0.625L/min; IPX6: 100±5L/min
La distanza fra l'ugello a getto e la recinzione	2,5-3M
5. Piattaforma girevole
Diametro	Φ600mm, Φ800mm e Φ1000mm sono disponibili,
Velocità di rotazione	1r/min
Angolo ribaltabile	15°
Angolo della prova di rotazione	90°, rotazione continua
Portata	≤150kg

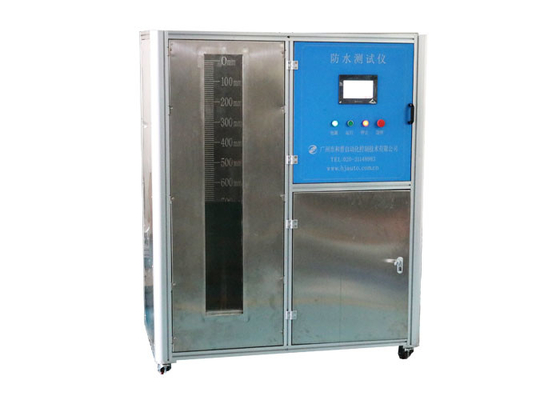

6. Rifornimento idrico (anche per secondi l'immersione temporanea dell'elemento di codice 7 in acqua) e gabinetto di controllo elettrico
Applicabile	() un rifornimento idrico per la prova impermeabile IPX1~IPX6 (b) prova di immersione dell'acqua di IPX7 (c) controllo automatico per l'intera attrezzatura impermeabile
Serbatoio dell'acqua	È applicabile innaffiare lo stoccaggio di forte prova dello spruzzo d'acqua IPX5~IPX6, getto di acqua di immersione IPX7 Volume: 1000L Dimensione: L1000mmXW1000mmXH1000mm Finestra di osservazione: finestra del vetro temperato Dimensione della finestra di osservazione: W200mmXH1250mm Calibro di profondità: acciaio inossidabile Altezza del calibro di profondità: 1300mm, accuratezza 1mm Controllo livellato liquido: commutatore di galleggiante + tubo di straripamento
Governo di controllo:	Rilevazione di flusso: risposte del segnale di flusso attraverso il flussometro elettronico Regolazione di flusso: metta sul touch screen Rilevazione di temperatura: PID Regolatore: SpA Funzione di controllo: rifornimento idrico di temperatura costante, rifornimento idrico di flusso costante, rifornimento idrico costante di pressione e controllo di tempo della prova. Funzione di protezione: protezione di perdita, protezione di sovraccarico, protezione di cortocircuito
