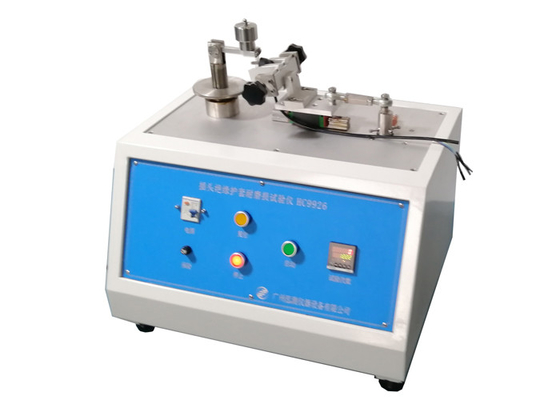

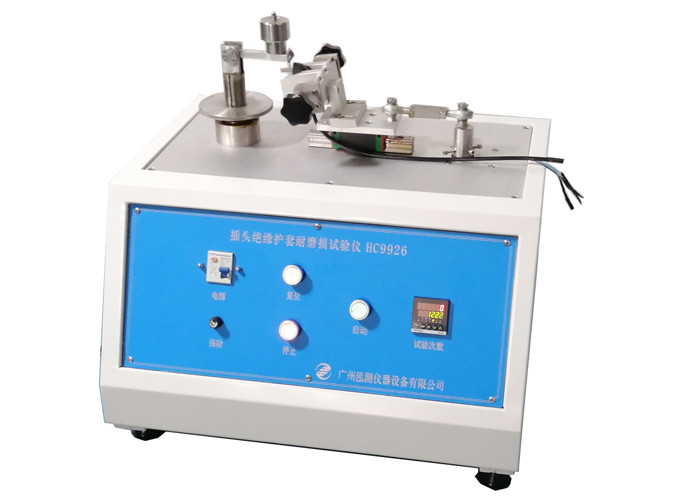

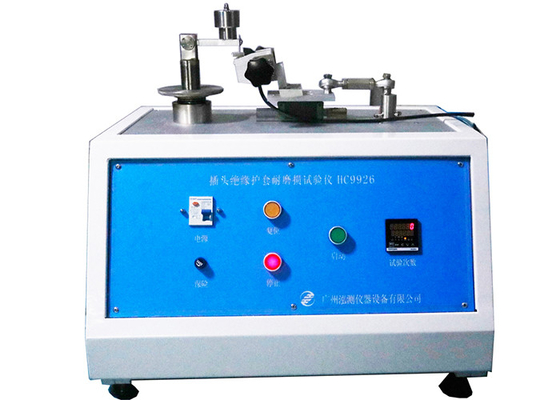

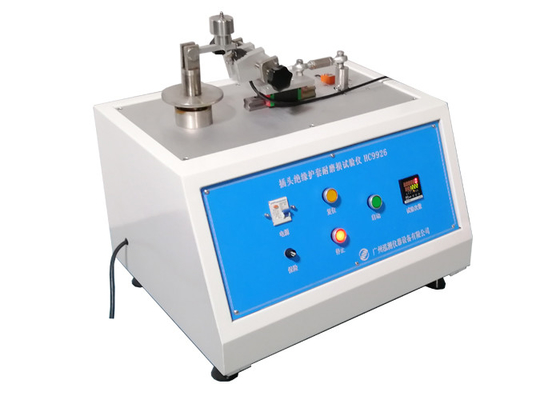

spina Pin Abrasion Tester dell'attrezzatura di prova dell'incavo della spina del carico 4N

Maniche dell'isolamento dell'attrezzatura di prova dell'incavo della spina dell'apparecchiatura della prova di abrasione dei perni della spina

Norma:

IEC 60884-1 2013 “spine ed incavo-sbocchi per la famiglia ed i simili scopi -- Parte 1: Clausola 24,7 di requisiti generali”

Descrizione standard:

I perni della spina forniti delle maniche d'isolamento sono sottoposti a seguente prova per mezzo di un apparato secondo le indicazioni di figura 28.

L'apparecchiatura della prova comprende un fascio orizzontalmente disposto, che è imperniato circa il suo punto di centro. Una breve lunghezza del filo di acciaio, 1 millimetro di diametro e l'inclinazione in una forma a U, la base di U che è diritto, rigidamente è attaccata, ad entrambe l'estremità, ad un'estremità del fascio, di modo che i progetti diritti della parte sotto il fascio ed è paralleli all'asse del perno del fascio.

La spina è tenuta da un morsetto adatto in una tal posizione che la parte diritta dei resti del filo di acciaio sul perno della spina, perpendicolare a. I pendii del perno verso il basso ad angolo di 10° all'orizzontale.

Il fascio è caricato in modo che il cavo eserciti una forza di 4 N sul perno.

La spina è mossa indietro ed in avanti in una direzione orizzontale nel piano dell'asse del fascio, di modo che il cavo sfrega avanti il perno. La lunghezza del perno ha eroso così è di circa 9 millimetri, di cui circa 7 millimetri sono sopra la manica d'isolamento. Il numero dei movimenti è 20 000 (10 000 in ogni direzione) ed il tasso di operazione è 30 movimenti al minuto.

La prova è effettuata su un perno di ogni esemplare.

Applicazione:

Questo dispositivo è uso per la prova la forza di resistenza all'abrasione della manica dell'isolamento dei perni della spina

Campione:

Manica dell'isolamento dei perni della spina. Attrezzatura di prova dell'incavo della spina

Caratteristica:

Il dispositivo consiste di una disposizione orizzontale del fascio ed il movimento lineare del sedile del dispositivo, in cui, l'estremità del fascio con il breve filo di acciaio del diametro 1mm è piegata in una testa a forma di U (una forma di U del verticale due fisso sul fascio), cavo che il fondo a forma di U è compressa lineare del divisorio di 6mm l'orlo di 6mm sulla manica dell'isolamento della spina, il motore determina il sedile del morsetto del bullone di attacco per fare avanti e indietro il movimento alternativo, effettuando la prova dell'abrasione alla manica dell'isolamento dei perni della spina.

Parametri:
