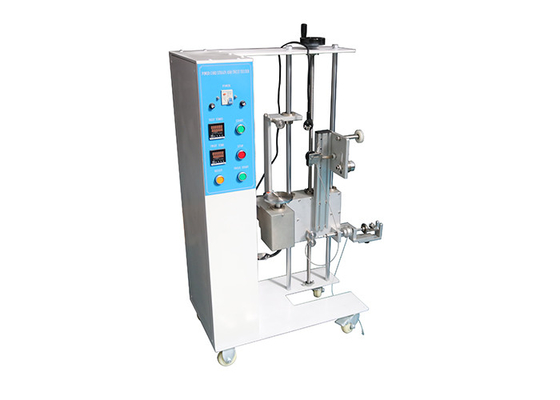

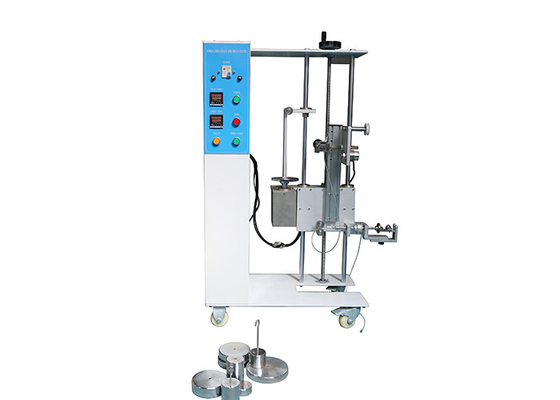

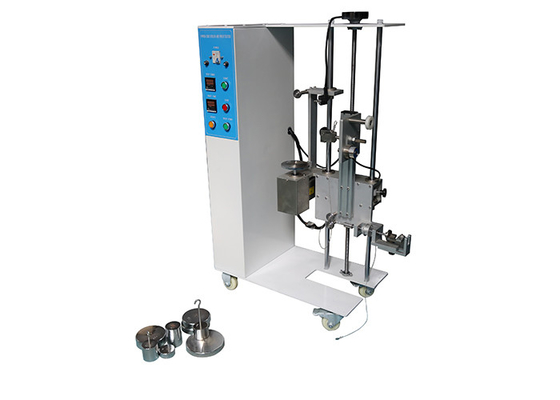

macchina del tester di sforzo e di torsione di Anchorage del cavo del braccio di coppia di torsione di 20mm

Cavo Anchorage per l'attrezzatura di prova dell'elettrodomestico del cavo del rifornimento

Norma:

Famiglia di IEC 60335-1 “e simili apparecchi elettrici – sicurezza – parte 1: Clausola 25,15 di requisiti generali”

Applicazione:

È usato per controllare se l'ancoraggio del cavo del cavo di alimentazione degli elettrodomestici è costante, può elaborare la prova della forza e di coppia di torsione di tirata.

Gli apparecchi hanno fornito un cavo del rifornimento e gli apparecchi hanno inteso permanentemente essere collegati a collegamenti fissi da un cavo flessibile, avranno un ancoraggio del cavo. L'ancoraggio del cavo allevierà i conduttori da sforzo, compreso la torsione, ai terminali e proteggerà l'isolamento dei conduttori da abrasione.

Non sarà possibile spingere il cavo nell'apparecchio a tal punto che il cavo o le parti interne dell'apparecchio potrebbe essere danneggiata.

Caratteristica:

Un segno è fatto sul cavo mentre è sottoposto alla forza di tirata indicata in tabella 12, ad una distanza di circa 20 millimetri dall'ancoraggio del cavo o dall'altro punto adatto.

Il cavo poi è tirato, senza spingere, per 1 s nella direzione più sfavorevole con la forza ha specificato. La prova è effettuata 25 volte.

Il cavo, a meno che su una bobina automatica del cavo, poi sia sottoposto ad una coppia di torsione che si applica vicino come possibile all'apparecchio. La coppia di torsione è specificata in tabella 12 ed è fatta domanda per 1 min.

Tabella 12 – forza e coppia di torsione di tirata:

Durante le prove, il cavo non sarà danneggiato e non mostrerà sforzo apprezzabile ai terminali. La forza di tirata è riapplicata ed il cavo non sarà spostato longitudinalmente da più di 2 millimetri.

Parametro:
