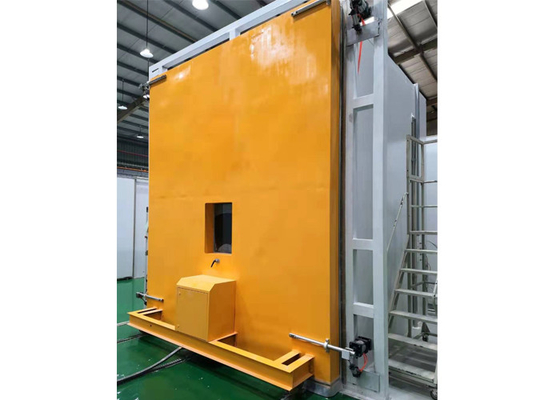

Passeggiata IEC60529 nella la figura 2 camera di prova della polvere della sabbia per la prova di IP5X IP6X

Marchio:	HeJin
Numero di modello:	HH0810A
Moq:	1 insieme
prezzo:	Negotiatable
Capacità di approvvigionamento:	Insieme 10 al mese

Informazioni dettagliate

Descrizione del prodotto

Informazioni dettagliate

Luogo di origine:

La CINA

Certificazione:

calibration certificate (cost additional)

Nome di prodotto:

Attrezzatura della polvere e della sabbia

Standard:

IEC60529

Regolatore:

Controllo del touch screen

Funzione:

Attrezzatura di prova antipolvere

Imballaggi particolari:

compensato

Evidenziare:

Calcoli la camera di prova della polvere di 2 sabbie

Passeggiata IEC60529 in camera di prova

Camera di prova della polvere della sabbia IEC60529

Descrizione del prodotto

IEC60529 calcolano la sabbia dell'attrezzatura di prova del IP 2 e la camera di prova della polvere per la passeggiata della prova di IP5X IP6X In tipa

1. Panoramica del prodotto
Scopo	L'antipolvere/camera di prova è applicabili all'antipolvere di varie parti, compreso le lampade dell'automobile, gli strumenti, le coperture antipolvere elettriche, i sistemi di sterzo, le serrature di porta, i motori, ecc.
Caratteristica	Aderisca alla prova di resistenza della polvere delle parti di automobile, delle parti elettriche e di altre parti Prova antipolvere ed antipolvere conformemente a tipo di galleggiamento Polvere conformemente a jis-d-0270-f2 Regolazione di Digital, funzionamento facile e manutenzione
Rispetti la norma	Gradi IEC60529 di protezione forniti dalle recinzioni (codice del IP)
Peso del campione	Peso totale più di meno di 3T
2. Specifiche di prodotto
Modello del prodotto	HH0810A
Dimensione dello studio	D4500mm×W2500mm×H3500mm (personalizzabile)
Volume	40 m3
Dimensione di frontiera	D5000mm×W3200mm×H4550mm (Questa è la dimensione prestabilita. La dimensione reale è leggermente differente. Se c'è un limite sul sito, spieghi prego in anticipo)
3. Indicatori tecnici
Stati dell'ambiente di test	La temperatura ambiente è + 10 ℃, ≤ 85%, pressione atmosferica di umidità relativa: 86-106kpa
Polvere della prova	Polvere di talco asciutta che può passare al il setaccio di 75μm ed il setaccio quadrato del diametro di cavo 50μm.
Concentrazione in polvere	2~4kg/m3 (consumo della polvere)
Valore permissibile di temperatura	RT+10℃~60℃
Ciclo di controllo di salto della polvere	1s~99h (regolabile)
Sincronizzazione del tempo della prova	1s~999h (regolabile)
Tempo di scossa	1S~99H (regolabile)
Velocità del flusso d'aria	Potrà da assicurarsi che la polvere della prova si sistemi uniformemente e lentamente sul campione ed il valore massimo non supererà 2m/s
4. Struttura
Disposizione strutturale	L'attrezzatura adotta il metodo di montaggio in loco del piatto dello stoccaggio delle persone senza appuntamento e la disposizione della struttura è divisa approssimativamente in: struttura della camera, sistema di raccolta polvere, sistema di salto della polvere, sistema di controllo, ecc
Corpo del laboratorio	Materiale del magazzino: schiuma di poliuretano rigida rispettosa dell'ambiente ed ignifuga con uno spessore di 100mm, montato sul sito; Materiale della parete esterna: piatto d'acciaio bianco latteo Materiale interno della parete: Piatto di acciaio inossidabile SUS304 Sigillamento: il giunto è sigillato con il gel di silice di vetro importato, che è resistente a corrosione dell'olio siliconico; Materiale dell'isolamento termico: schiuma di poliuretano rigida ignifuga rispettosa dell'ambiente con uno spessore di circa 100mm, forte prestazione dell'isolamento termico
Fondo della camera	Al fondo è la stanza dell'unità, compreso la griglia del piatto inferiore del corpo della stanza, della ferrovia di guida per il carico, dell'imbuto della raccolta di polvere, del vibratore, del fan, del telaio d'acciaio del canale, ecc Portata: portata totale al fondo > al 3T
Portone	Portone: la porta a due battenti manuale, la dimensione dell'apertura della porta è × 1800 2800 millimetri; la striscia di sigillamento della porta ha la forte resistenza invecchiante e resistenza di tenuta della polvere. Finestra di osservazione: ogni portone è fornito di un finestrino di osservazione in vetro, la dimensione è ampio livello del × 650mm di circa 500mm. Una ruspa spianatrice manuale della polvere è installata per osservare la situazione di prova del campione nella scatola.
Impianto di illuminazione	Due insiemi di prova umida e le lampade protette contro le esplosioni sono installati sulla cima della stanza ed il commutatore è controllato sul pannello di controllo.
Equilibrio di limitazione della pressione	Un porto dell'equilibrio di pressione per impedire la pressione della scatola dell'aria superiore essere troppo alto e polvere dal perdere
5. Raccolta di polvere e sistema di salto
Polvere che raccoglie imbuto	Fornito di sei imbuti a forma di cono della raccolta di polvere fatti di acciaio inossidabile, che si riuniscono vicino al foro del colpo della scatola interna quando la polvere cade e fornito del porto periodico di scarico della polvere e del vibratore, la polvere può essere eliminata quando la macchina è bloccata.
Vibratore	Il forte vibratore, il tempo regolabile di vibrazione ed il periodo, fanno la polvere allegata alla caduta interna della parete al fondo dell'imbuto del cono, fanno l'uniforme di concentrazione in polvere
Metodo di salto della polvere	La polvere della sabbia nell'imbuto della raccolta di polvere è soffiata nella sala di collaudo attraverso il ventilatore della polvere allo scarico dell'aria superiore del lato della sala di collaudo per la prova della polvere della sabbia
Filtrazione della polvere	Il filtro dalla polvere di precisione, sacchetto filtro, compensa la pressione dentro e fuori della scatola
Ventilatore della polvere	Per soddisfare le richieste di salto della polvere di intero spazio, 6 insiemi dei fan medi ad alta potenza di pressione sono forniti. I fan guidano la polvere di certa concentrazione all'oggetto di prova e la direzione del flusso d'aria proviene da fino a giù.
Essiccazione della polvere	Installi l'anello di riscaldamento davanti al tubo di scarico della polvere per asciugare e riciclare la polvere Modo di controllo del radiatore: adeguamento uguale senza contatto di larghezza di impulso di periodo, SSR (relè semi conduttore)
Rappresentazione schematica di salto della polvere
Deumidificazione di riscaldamento	Adotti il riscaldatore di acciaio inossidabile 304, il calore e deumidifichi per tenere la polvere asciutta
6. Sistema di controllo
Regolatore	Regolatore: LCD a 7 pollici, regolatore programmabile del touch screen Esposizione: Vero × 600 di risoluzione 800 dello schermo a colori di TFT; temperatura dell'esposizione, pressione, tempo della prova, ecc Modo di funzionamento: modo di programmazione e modo fisso; Capacità di programma: 999 programmi, ogni programma ha un massimo di 999 punti, 999 cicli possono essere messi ed i programmi possono essere collegati; Regolazione di tempo: metta arbitrariamente all'interno di 999h69m59s e controlli il tempo di galleggiamento della polvere, il tempo di vibrazione ed il tempo di vuoto esclusivamente; Funzioni ausiliarie: ha funzione uomo macchina di dialogo, che può essere ampliata attraverso l'interfaccia di comunicazione standard RS232 per realizzare il monitoraggio a distanza dell'attrezzatura, dell'interfaccia di rete facoltativa (lan), dell'allarme dell'errore e della causa, elaborante la funzione rapida; funzione spenta di protezione, funzione di sincronizzazione (inizio e fermata automatici), esposizione dell'errore e funzione di auto-diagnosi: manuale di risoluzione dei problemi di emergenza, manuale di manutenzione; Funzione di registrazione: tempo della prova di accumulazione di memoria;
misura di temperatura	Resistenza del platino Pt100
Azionatore elettrico	Le componenti elettriche quali i relè e contattori saranno marche importate quali Schneider e OMRON o marche domestiche ben note per accertarsi dell'operazione affidabile e per garantire il tempo di impiego
7. Altre configurazioni
Dispositivo di Vacuumizing	2 insiemi dei dispositivi vacuumizing indipendenti; la portata massima ha luogo circa 1L/min e la pressione regolabile è almeno 2KPa Includendo il manometro, pulsometro, filtro dell'aria, tripletto regolante la pressione, tubo di collegamento (relativo a 3 insiemi degli ugelli dell'estrazione dell'aria) Grado di vuoto: 2KPa (20mbar)
Foro della prova	Due insiemi dei fori della prova del ¢ 50mm, compreso l'una spina del gel di silice con alte resistenza della corrosione e tenuta della polvere, sono forniti per aiutare gli utenti per alimentare sui campioni
Incavo	Incavo della prova della polvere (220V/10kW monofasi) 1 messo, (380V/60kW trifasi) 1 messo, (accesso compreso dell'alimentazione elettrica, controllo indipendente)
Pezzi di ricambio	Dimensione delle particelle della polvere di talco < 75um="">
Punti	Fornito di un insieme dei punti mobili fatti di metallo per facilitare accesso del personale al laboratorio
8. Dispositivo di protezione di sicurezza
Sicurezza dell'attrezzatura	Sovraccarico di potere, protezione di cortocircuito, collegante protezione a massa, protezione di tensione Richiamo di protezione e dell'allarme di perdita di fase del motore
9. Stati di servizio (l'utente garantirà i seguenti stati e completerà il collegamento corrispondente)
Sito dell'installazione	La terra della costruzione del primo piano è piana e l'inclinazione della posizione di installazione dell'attrezzatura non è più di 1 ° La portata frantumata non è di meno che 2500kg/m2 Il sito è ben ventilato con la rete fognaria. Nessuna forte vibrazione intorno all'attrezzatura Nessun forte campo elettromagnetico intorno all'attrezzatura Nessun sostanze e polvere infiammabili, esplosive, corrosive intorno all'attrezzatura Spazio adeguato di manutenzione e di uso intorno all'attrezzatura
Campo	Installazione dell'interno
Stato dell'ambiente	Temperatura: 10 ℃ ~ ℃ 35 Umidità relativa: ≤ 85% Pressione d'aria: 86kpa ~ 106kpa
Requisiti dell'alimentazione elettrica	Tensione e frequenza: Messa a terra a quattro vie del ± 50Hz 10% del ± 10% di AC380V + protettiva trifase La resistenza al suolo di messa a terra protettiva è di meno di 4 Ω Interruttore di accensione: l'utente è tenuto a configurare l'aria o l'interruttore di accensione della capacità corrispondente per l'attrezzatura al sito dell'installazione ed il commutatore deve essere utilizzato indipendente per l'attrezzatura; il commutatore di coltello o l'incavo di potere è proibito; il commutatore non è di più di 2 metri a partire dall'attrezzatura Potenza installata: configurato secondo potere installato, circa 15kw
Requisiti dell'ambiente di stoccaggio	Quando l'attrezzatura non sta funzionando, la temperatura ambiente sarà tenuta all'interno di 0 ℃ ~ + il ℃ 45 ed ha tenuto asciutto.
