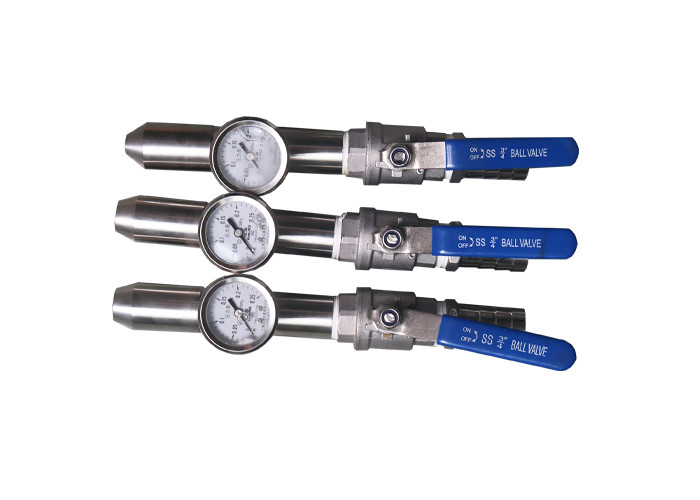

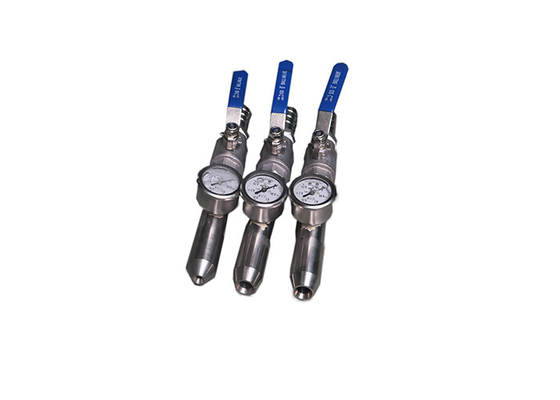

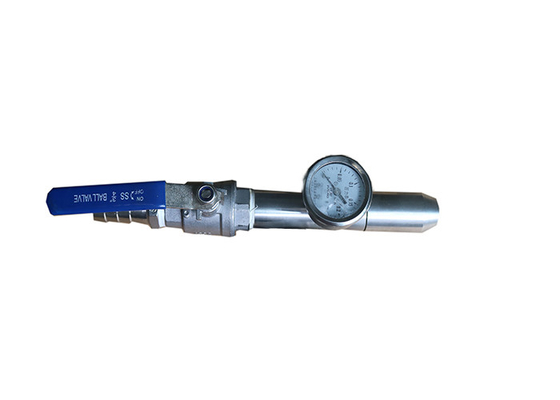

Figura 6 attrezzatura di prova del IP Jet Nozzle For IPX5 IPX6 di IEC 60529

Figura 6 attrezzatura di prova del IP Jet Nozzle For IPX5 IPX6 di IEC 60529

Norma:

IEC 60529 gradi di protezione muniti dalla prova di clausola 14.2.5 di recinzioni (codice del IP) per il secondo numero caratteristico 5 l'ugello da 6,3 millimetri e dalla prova di clausola 14.2.6 per il secondo numero caratteristico 6 del 1 ugello da 2,5 millimetri e figura 6, clausole 9.2.6 e 9.2.7 di IEC 60598-1.

Campione:

Componenti elettronici, lampade all'aperto, ricambi auto ed ecc.

Caratteristica:

La maniglia e l'ugello sono fatti di acciaio inossidabile, la buona prestazione antiruggine.

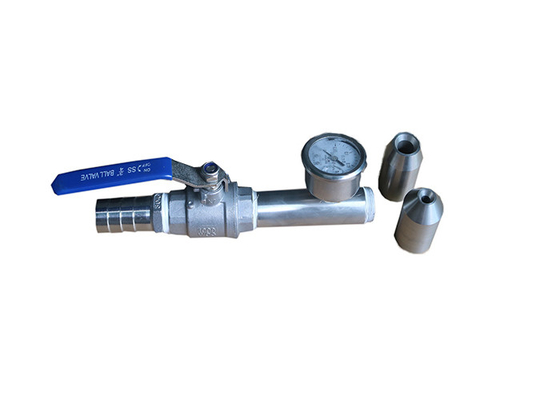

L'ugello può essere sostituito per provare a IPX5 o a IPX6.

Può abbinare l'insieme completo del sistema impermeabile.

Condizioni di prova:

diametro interno dell'ugello: 6,3 millimetri (IPX5) e 12.5mm (IPX6);

– tasso di consegna: 12,5 l/min di ± 5% (IPX6) di ± 5% (IPX5) e 100 l/min;

– pressione di acqua: per essere regolato per raggiungere il tasso specificato di consegna;

– il centro della corrente sostanziale: cerchio di circa 40 millimetri (IPX5) e del diametro di 120mm (IPX6) ad una distanza di 2,5 m. dall'ugello;

– durata della prova per metro quadro di area di recinzione probabilmente da spruzzare: 1 min;

– durata minima della prova: min 3;

– distanza fra l'ugello e la superficie di recinzione: fra 2,5 m. e 3 M.

Parametro:
