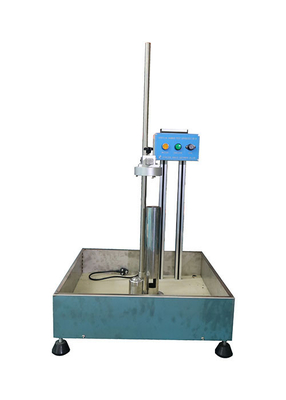

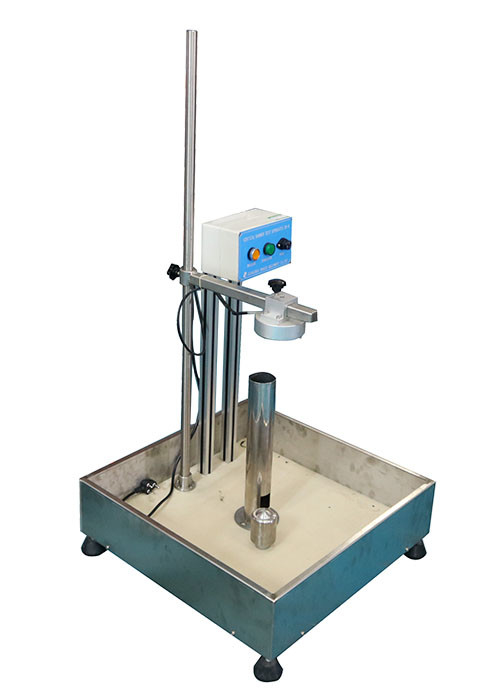

Macchina colpente verticale di prova di urto degli elementi 220V del martello 5J

La macchina verticale di prova di urto del martello IEC60668-2-75 comprende l'operazione facile degli elementi notevoli 5J

Norma:

Prova ambientale di IEC 60668-2-75-2014 – parte 2-75: Prove – prova Eh: Prova Ehc di clausola 7 delle prove del martello: Martello verticale.

Applicazione:

È usato per verificare la forza meccanica di recinzione della famiglia e di simili apparecchi elettrici.

Fornito di martello standard di impatto 5J.

Parametri:

Punti di operazione:

1. Access a 220V esterno, alimentazione elettrica 50Hz.

2. Allenti la vite di riparazione sul braccio di sostegno, alzi ed abbassi il braccio di sostegno, per muovere il braccio di sostegno verso la posizione dove il condotto può essere disposto.

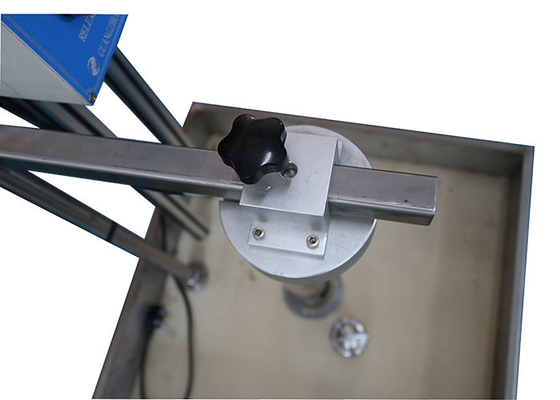

3. Allenti la vite di riparazione sul piatto elettromagnetico, muova il piatto elettromagnetico in avanti ed indietro fare la posizione dell'elettromagnete sopra il campione.

4. Disponga martellano l'estremità del piatto elettromagnetico, la stampa [RILASCIO] e la luce gialla è sopra. Poi il martello sarà succhiato sul piatto elettromagnetico.

5. Installi il condotto e disponga il campione sotto il condotto, quindi regoli l'altezza del condotto rimuovendo il braccio di sostegno verso l'alto o verso il basso, per rendere al fondo del tocco del condotto la superficie del campione.

6. La stampa [RILASCIO] ancora, il martello sarà liberata automaticamente lungo il condotto e l'impatto sul campione.

Nota: Quando effettui la prova di urto la volta prossima, dovete aumentare il dispositivo di sollevamento, rimuovere il martello di impatto, quindi svitate il condotto, reinstallate il martello e poi vite-nel condotto, ripetete i punti di cui sopra per effettuare la prova di urto. Dall'orizzontale regolare il bullone e muovere la distanza in avanti ed indietro del condotto o reinstallare il campione quando il campione è urtato ai punti differenti.
