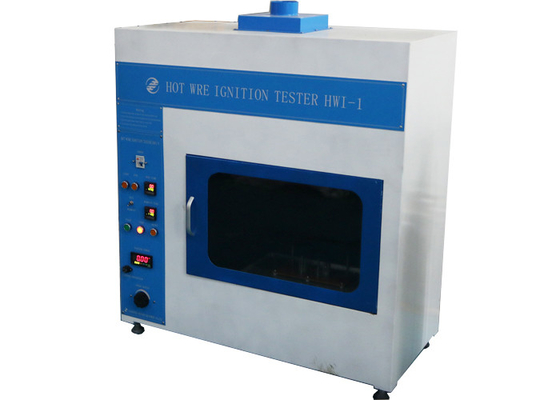

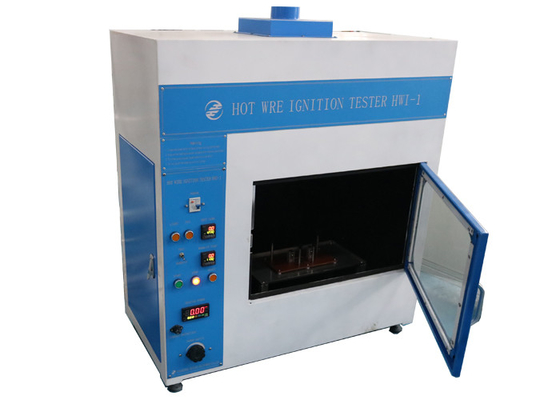

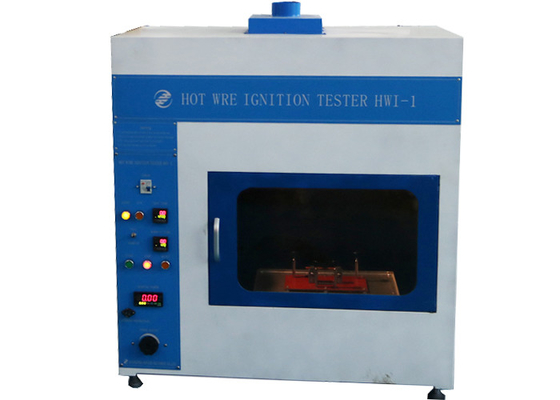

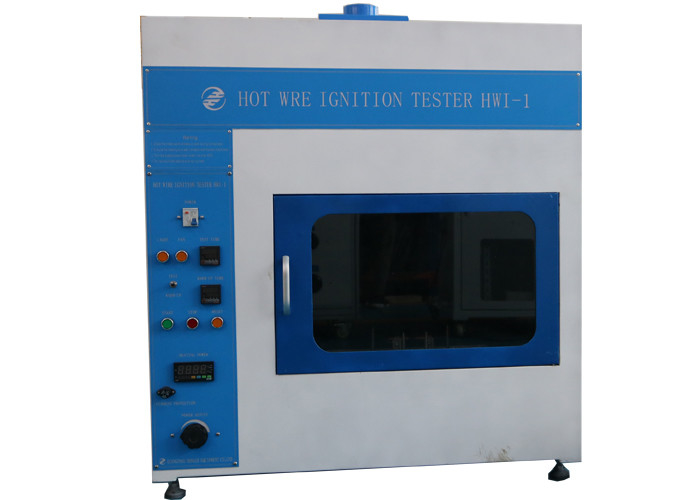

Apparecchiatura di collaudo calda di infiammabilità del tester dell'accensione del cavo IEC60695-2-20

Tester caldo dell'accensione del cavo dell'apparecchiatura di collaudo di infiammabilità IEC60695-2-20 con controllo elettrico

Norma:

Attrezzatura di tecnologia dell'informazione IEC60950-1 – sicurezza – parte 1: I requisiti generali annettono la prova di accensione calda del cavo A.4;

Apparecchiatura elettrica di comando IEC60947-1 e apparecchiatura di controllo a bassa tensione – parte 1: Le regole generali annettono la prova di accensione calda del cavo di m. M.1 (HWI);

Prova di rischio d'incendio IEC60695-2-20 — Parte 2: L'ardore/cavo caldo ha basato i metodi di prova — Parte 20: Prova da contatto di fili di ignitability della bobina sui materiali.

Descrizione dell'apparecchiatura della prova:

Il campione sarà fissato in un dispositivo che fornisce due poste sostenenti ha posizionato 70 millimetri a parte per sostenere la provetta in una posizione orizzontale, ad un'altezza di 60 millimetri sopra il fondo della camera, nel centro approssimativo della camera di prova (si veda la figura M.1).

Un ± da 250 millimetri una lunghezza di 5 millimetri di NiCr-cavo (il nichel di 80%, il cromo 20%, riveste di ferro libero) un diametro da circa 0,5 millimetri e la resistenza di circa 5,28 Ω/m e di lunghezza--Massachussets un rapporto avere il raffreddore di 580 m/kg sarà usato. Prima di prova, il cavo sarà collegato in una lunghezza diritta ad una fonte variabile di potere che è regolato per causare una dissipazione di potere di 0,26 W/mm nel cavo per un periodo di 8 s - 1 2 S.

Dopo il raffreddamento, il cavo sarà avvolto un campione per formare cinque giri completi ha spaziato 6,35 millimetri di ± 0,05 millimetri a parte. Un dispositivo d'avvolgimento sarà usato, che posizionerà uniformemente il cavo nella parte del centro del campione con una forza d'avvolgimento di un ± 0,02 N. di 5,4 N.

Le estremità del cavo saranno collegate all'alimentazione variabile.

La capacità di circuito del rifornimento sarà sufficiente per mantenere i 48 hertz lineare continuo - 62 hertz di densità di potenza almeno di 0,31 W/mm sopra la lunghezza del cavo del radiatore nei pressi del fattore di potenza di unità. La densità di potenza del circuito di rifornimento a 60 A e a 1,5 V sarà 0,3 W/mm approssimativo. Sarà possibile regolare il livello di potere, uniformemente e continuamente e misurare il potere all'interno di ± 2%.

Parametro:
