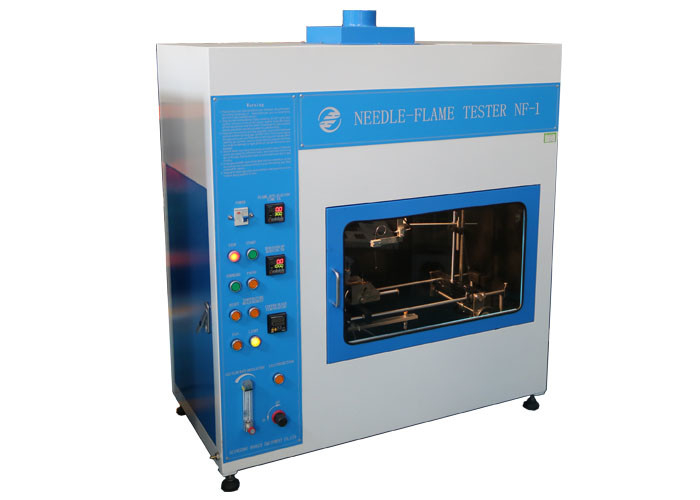

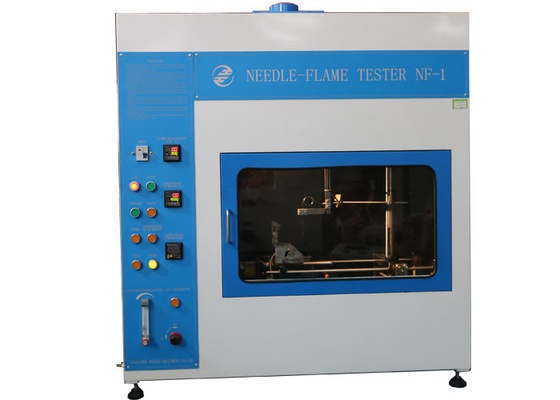

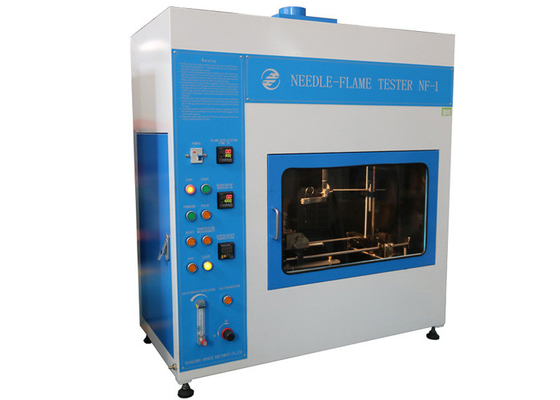

Apparecchiatura di collaudo di infiammabilità del tester della fiamma dell'ago IEC60695-11-5

Tester della Ago-fiamma dell'apparecchiatura di collaudo di infiammabilità IEC60695-11-5 con controllo e l'operazione elettrici del bottone

Norma:

Prove di rischio d'incendio di IEC 60695-11-5 – parte 11 -5: Fiamme della prova – metodo di prova della Ago-fiamma – apparato, disposizione del test di conferma ed orientamento.

Descrizione dell'apparecchiatura della prova:

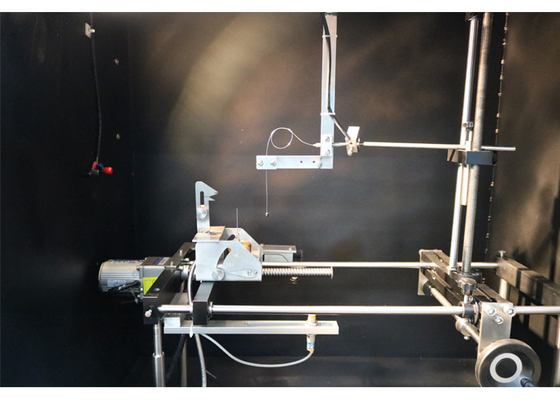

• Bruciatore:

Il bruciatore per produrre la fiamma della prova consisterà di un tubo almeno 35 millimetri di lunghezza con un foro di 0,5 millimetri di ± 0,1 millimetri e un diametro esterno che non supera 0,9 millimetri.

Il bruciatore è fornito con butano o propano che ha una purezza almeno di 95%. Non ci sarà aria ammessa al tubo del bruciatore.

• Fiamma:

Con l'asse del bruciatore nella posizione verticale, l'approvvigionamento di gas è regolato in modo che la lunghezza della fiamma sia di 1 2 millimetri del ± 1 millimetro, una volta osservato alla luce contro un fondo scuro (si veda la figura 1 a). La fiamma sarà confermata facendo uso dell'apparato e della procedura dettagliati in appendice A. Il momento della prova affinchè la temperatura aumenti da 1 00 °C del °C del ± 5 del °C - 700 del ± 3 del °C sarà un ± 1,0 S. di 23,5 s.

• Fumehood/camera del laboratorio:

Il fumehood/camera del laboratorio avrà un volume interno almeno di 0,5 m.³. La camera fornirà un ambiente senza progetto, mentre permettendo la circolazione termica normale di aria dopo la provetta. La camera permetterà l'osservazione della prova in corso. Le superfici interne delle pareti saranno di un colore scuro.

Per la sicurezza e la convenienza, è desiderabile che questa recinzione (che può completamente essere chiusa) misura con un dispositivo dell'estrazione, quale un aspiratore, per rimuovere i prodotti di combustione, che possono essere tossici. Il dispositivo dell'estrazione sarà spento durante la prova ed ha acceso subito dopo che le misure della sincronizzazione sono state effettuate. Un ammortizzatore di chiusura positivo può essere necessario.

Parametri:
