Attrezzatura di prova del IP IEC60529

Attrezzatura di prova del IP IEC60529 IPX1 al tipo aperto impermeabile del sistema di prova IPX7

Norma:

Grado IEC60529 di protezione fornito dalle recinzioni (codice del IP) del IPX1, IPX2, IPX3, IPX4, IPX5 IPX6, IPX7;

Gradi del IP DIN40050-9 di protezione forniti dalle recinzioni per il materiale elettrico in veicoli stradali per la protezione del materiale elettrico dentro la recinzione contro gli effetti dell'ingresso degli oggetti stranieri solidi, compreso polvere (protezione contro gli oggetti stranieri), proteggente il materiale elettrico dentro la recinzione dagli effetti dell'ingresso di acqua (protezione contro acqua);

Veicoli stradali di iso 20653-2013 — Gradi di protezione (codice del IP) — Protezione di materiale elettrico contro gli oggetti stranieri, l'acqua e l'accesso, figura 3 - configurazione di prova per la determinazione della protezione contro i gocciolamenti verticali dell'acqua (apparecchiatura del gocciolamento); gradi di protezione contro acque 1 e 2, figura 4 - configurazione di prova per la determinazione della protezione contro l'acqua della spruzzata e lo spruzzo d'acqua (tubo della parte girevole); gradi di protezione contro acque 3, 4 e 4K, figura 5 - messa a punto di prova manuale per la determinazione della protezione contro l'acqua della spruzzata e lo spruzzo d'acqua (tubo della doccia); gradi di protezione contro acque 3 e 4, figura 6 - ugello per la determinazione della protezione contro acqua ad alta velocità; gradi di protezione contro acque 5, 6 e 6K

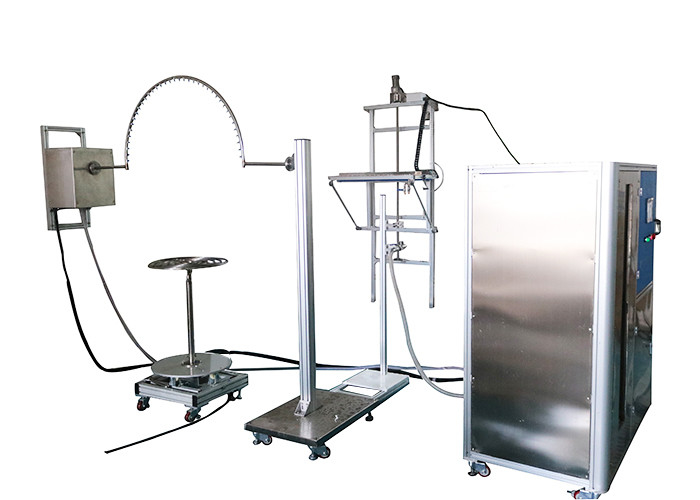

Consista di:

1. Piattaforma girevole del diametro 600mm;

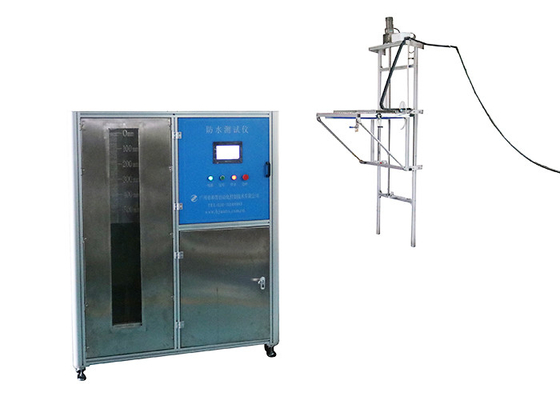

2. Carro armato del rifornimento idrico (anche per la prova di immersione IPX7) e gabinetto di controllo elettrico;

3. Area campione del gocciolamento 1000*600mm per la prova IPX1-2;

4. R400mm, R600mm, tubi d'oscillazione di R800mm per la prova IPX3-4;

5. Ugello spruzzatore tenuto in mano per la prova IPX3-4;

6. Ugello a getto per la prova IPX5-6;

7. Sostegno fisso per l'ugello spruzzatore e l'ugello a getto tenuti in mano. Attrezzatura di prova del IP

Tutta l'attrezzatura completamente risponde all'IEC 60529 (norma di codice del IP) ed a tutte le altre norme internazionali con le simili prove. Usi la tavola qui sotto per trovare i prodotti che aderiscono ad una prova specifica di codice del IP:
