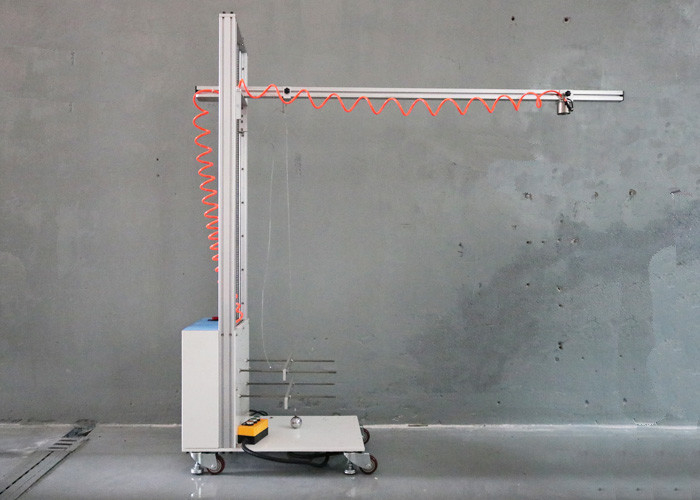

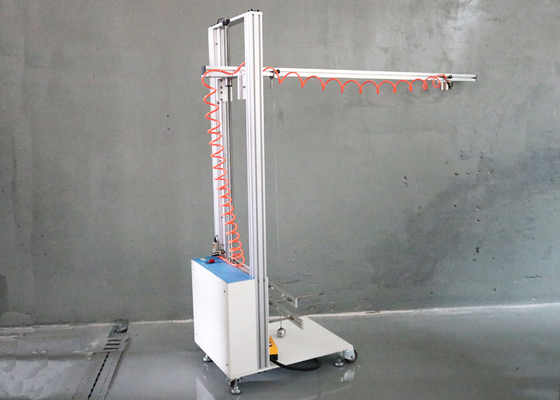

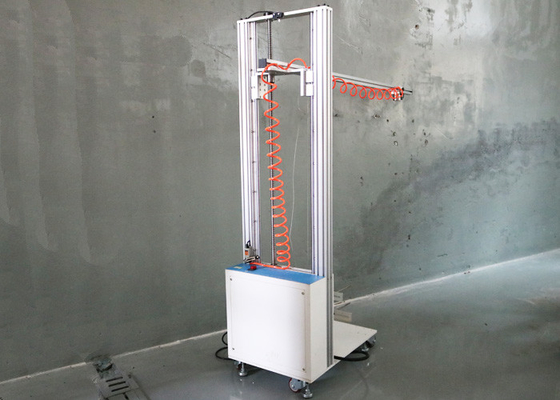

Dispositivo di impatto della sfera d'acciaio di IEC 50mm

Sfera d'acciaio del diametro del dispositivo 50mm di impatto della sfera d'acciaio dell'attrezzatura di prova di IEC

Norma:

IEC 62368-1 “audio/video, attrezzatura di ict – parte 1: Prova di urto di recinzione di clausola T.6 di requisiti di sicurezza” e figura T.1 – prova di urto facendo uso della sfera;

Apparecchi d'illuminazione di IEC 60598-1 “– parte 1: Requisiti generali e clausola 4.13.4 a delle prove”);

Attrezzatura di tecnologia dell'informazione di IEC 60950-1 “– sicurezza – parte 1: Prova di urto di clausola 4.2.5 di requisiti generali”;

Prova di urto di clausola 12.1.4 di requisiti di sicurezza di IEC 60065-1 “audio, video e simile apparato elettronico –”. Attrezzatura di prova di IEC

Descrizione standard:

Un campione che consiste della recinzione completa o di una parte di ciò, rappresentando la più grande area non rinforzata è sostenuto nella sua posizione normale. Una sfera solida, liscia, d'acciaio di 50 millimetri di ± 1 millimetro di diametro e con una massa del ± 25 g di 500 g, è usata per eseguire le seguenti prove:

– sulle superfici orizzontali, la sfera è di cadere liberamente da resto con una distanza verticale di 1 300 millimetri di ± 10 millimetri sul campione (si veda la figura T.1); e

– sulle superfici verticali, la sfera è sospesa da un cavo ed ha oscillato come pendolo per applicare un impatto orizzontale, cadente con una distanza verticale di 1 300 millimetri di ± 10 millimetri

sul campione (si veda la figura T.1).

Per la valutazione della parte che funge da recinzione del fuoco soltanto, la prova è effettuata come sopra, ma la distanza verticale è di 410 millimetri del ± 10 millimetri.

Gli impatti alternativamente orizzontali possono essere simulati sulle superfici verticali o pendenti montando il campione a ° 90 alla sua posizione normale ed applicando la prova di urto verticale invece della prova del pendolo.

Applicazione:

Questo dispositivo è adatto a prova di urto di goccia per la recinzione dell'attrezzatura.

Campione:

Luminari, audio, video e simile apparato elettronico, attrezzatura di tecnologia dell'informazione

Caratteristica:

L'attrezzatura può effettuare la prova in due forme di impatto verticale del pendolo e di goccia

Parametro:
