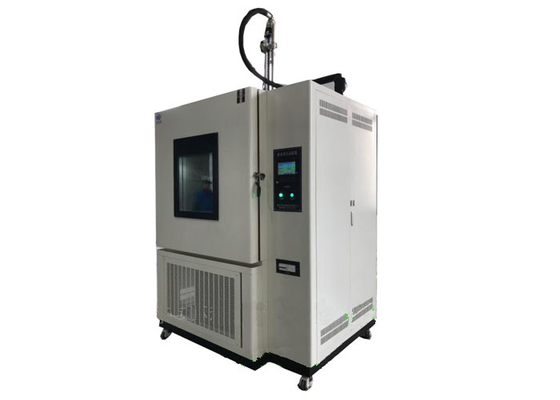

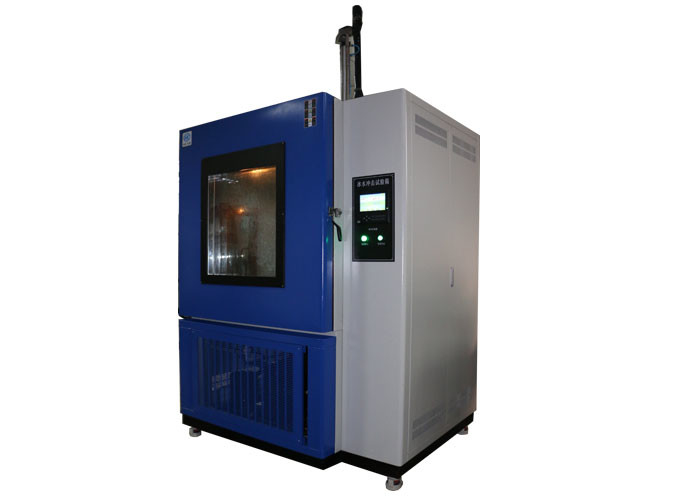

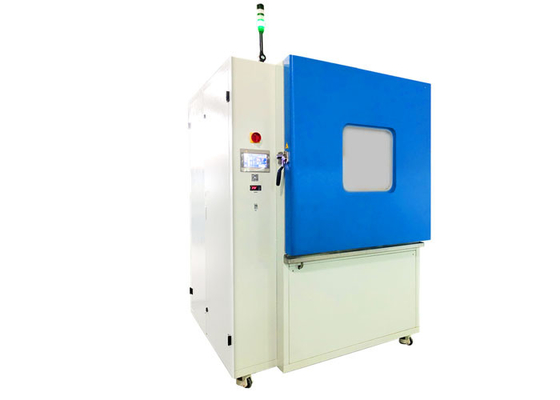

Camera di prova di scossa dell'acqua ghiacciata ISO16750

Collaudo a scosse dell'acqua ghiacciata di iso 16750 dell'attrezzatura di prova dei ricambi auto per i componenti elettronici

Norma:

Componenti elettrici ed elettronici di VW-80000 in autoveicoli fino scossa di temperatura K-12 a clausola 9,12 di requisiti generali 3.5t, di condizioni di prova e delle prove con acqua della spruzzata;

Termini veicolo-ambientali della strada ISO16750-4 e provare aattrezzatura-parte elettrica ed elettronica 4: Collaudo a scosse climatico dell'acqua ghiacciata di clausola 5.4.2 dei carichi.

Scopo:

Questa prova simula uno shock termico indotto da acqua ghiacciata e si applica ai prodotti nelle aree della spruzzata del veicolo. Lo scopo di questa prova è di simulare l'acqua ghiacciata che spruzza sopra un sistema/componente sottotensione. Ciò accade quando guida sulle strade bagnate durante l'inverno. I modi di guasto sono incrinamento meccanico dei materiali o dei guasti della guarnizione causati dai coefficienti differenti di dilatazione termica. Attrezzatura di prova dei ricambi auto

Metodo di prova:

Prova di acqua della spruzzata:

Riscaldi il DUT in un forno dell'aria calda a T _massimo per il tempo di tenuta specificato, la t _H. Poi spruzzata il DUT con acqua ghiacciata per 3 S.

Se il DUT è spruzzato nel veicolo dalla soltanto una direzione, spruzzila da questa direzione soltanto mentre è in una posizione come-installata. Se l'attrezzatura è spruzzata dalle varie direzioni nel veicolo, quindi queste direzioni saranno considerate. In questo caso, usi un nuovo DUT per ogni direzione della spruzzata. La larghezza della spruzzata diretta al DUT sarà sempre maggior della larghezza del DUT. Se il DUTs da spruzzare prova troppo grande per un getto, sistemi parecchi getti in una fila per produrre una linea di impatto della spruzzata sul DUT. Si vedano figure 4 - 6.

I parametri della prova includono:

numero del ⎯ dei cicli: 100;

tempo di tenuta del ⎯, t _h, a T _massimo: 1 h o fino a raggiungere la stabilizzazione della temperatura di DUT;

durata di transizione del ⎯: < 20="" s="">

liquido più ⎯test: acqua deionizzata;

temperatura dell'acqua del ⎯: 0 °C a °C +4;

scorrimento dell'acqua del ⎯: fra 3 l e 4 l per 3 s (durata della spruzzata);

distanza del ⎯ fra il getto e la superficie di DUT: (325 ± 25) millimetro (l'acqua si applicherà sopra la larghezza completa del DUT);

modi operativi del ⎯: si veda figura 5;

orientamento del ⎯ del DUT: come nel veicolo.
