Sistema di prove impermeabile IEC60598

Sistema di prove impermeabile IEC60598

Marchio:	HeJin
Numero di modello:	HH0805A
Moq:	1 insieme
Capacità di approvvigionamento:	insieme 5 al mese

Informazioni dettagliate

Descrizione del prodotto

Informazioni dettagliate

Luogo di origine:

La CINA

Certificazione:

calibration certificate (cost additional)

Standard:

IEC60529, IEC60598, IEC60335

Uso:

Prova di protezione dell'ingresso dell'acqua

Applicazione:

Prova dello spruzzo d'acqua per IPX1 IPX2 IPX3 IPX4 IPX5 IPX6 IPX7 IPX8

Garanzia:

1 anno

Distanza fra i fori:

20mm

Tempo di prova:

0-999.9min, può essere prestabilito

Imballaggi particolari:

compensato

Evidenziare:

Sistema di prove impermeabile IEC60598

Prova impermeabile IEC60598

Sistema di prove impermeabile IEC60598

Descrizione del prodotto

Sistema di prova della prova dell'acqua dell'attrezzatura di prova del IP per IPX1 a tipo aperto IPX7

Norma:

IEC 60529 gradi di protezione forniti dalle recinzioni (codice) del IP IPX1, IPX2, IPX3, IPX4, IPX5 IPX6, IPX7;

Apparecchi d'illuminazione di IEC 60598-1 – parte 1: Requisiti generali e prove di clausola 9,2 delle prove per l'ingresso di polvere, di oggetti solidi e di umidità;

Famiglia di IEC 60335-1 e simili apparecchi elettrici – sicurezza – parte 1: Resistenza all'umidità di clausola 15 di requisiti generali;

Campione:

Pricipalmente utilizzato nell'illuminazione, in elettrodomestici, nei gabinetti industriali di comunicazione e elettrici, nei ricambi auto, nell'intelligenza mobile ed in altri campi.

Struttura di sistema:

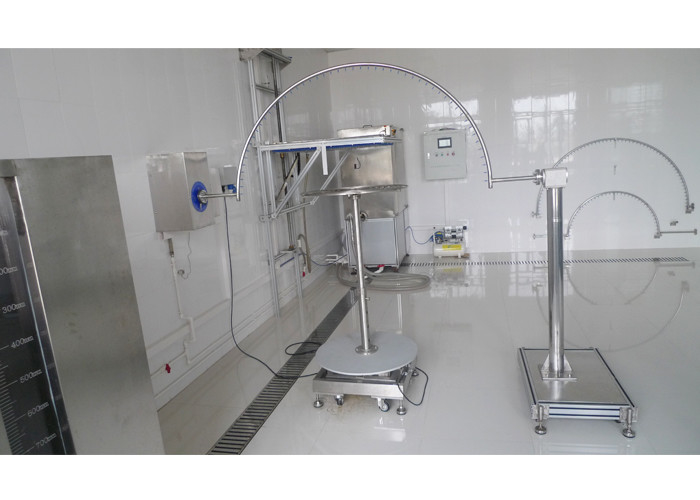

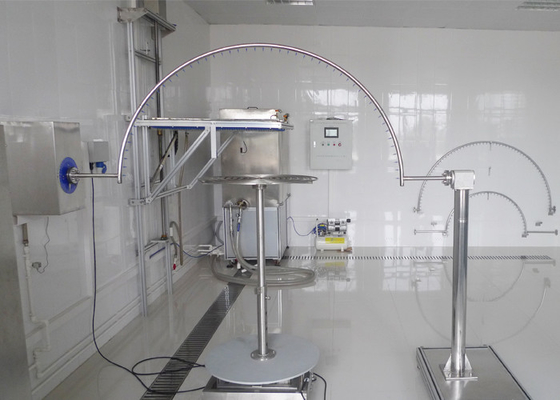

Sistema di prova della prova dell'acqua di IPX1to X7 compreso la scatola del gocciolamento per prova IPX1 e IPX2, tubi d'oscillazione e un ugello spruzzatore per prova IPX3 e IPX4, un getto dell'ugello per la prova IPX5 e IPX6, piattaforma girevole di aΦ600mm, un rifornimento idrico (anche per l'immersione IPX7) e gabinetto di controllo elettrico.

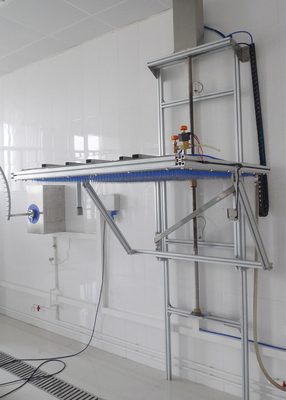

La struttura verticale della prova del gocciolamento è installata e riparata sulla parete. La scatola del gocciolamento è guidata su e giù da una vite del comando a catena per soddisfare la richiesta di altezza del gocciolamento di 200mm; il tubo d'oscillazione inoltre è installato sulla parete ed è girato dal motore.

Parametro:

1. Scatola del gocciolamento per la prova IPX1 e IPX2
Area campione del gocciolamento	1000×600mm, personalizzabile
Altezza del gocciolamento	200mm, regolabile. Percepito automaticamente dal sensore infrarosso, quando l'ago è situato all'più alto punto del campione 200mm, la scatola del gocciolamento si fermerà automaticamente.
Tasso di gocciolamento (scorrimento dell'acqua)	1+0.05 0mm/min o 3+0.05 0mm/min scambiabili, adottano la tecnologia controllata digitale di piovosità
Foro dell'ago	Φ0.4mm
Distanza fra i fori	20mm
Tempo difficile	0-999.9min, può essere prestabilito
Metodo dell'installazione	Tipo del pavimento o fissato al muro

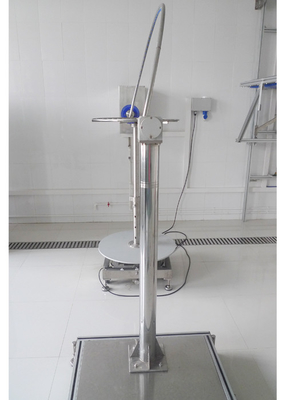

2. tubi d'oscillazione per la prova IPX3 e IPX4
Raggio d'oscillazione dei tubi	La configurazione standard è R600, R800 e R1000, l'altro raggio R200, R400, R1200, R1400, R1600mm sono disponibili, fatto di acciaio inossidabile
Foro dell'ago	Φ0.4mm
Un angolo incluso di due fori	IPX3: 120°; IPX4: 180°
Angolo del pendolo	IPX3: 120° (±60°); IPX4: 350° (±175°)
Pioggia della velocità	IPX3: 4 s/time (2×120°); IPX4: 12 s/time (2×350°);
Scorrimento dell'acqua	1-10L/min regolabile
Tempo difficile	0.01S-99hours 59min, può essere prestabilito
3. Ugello spruzzatore per la prova IPX3 e IPX4
Parametri dell'ugello spruzzatore	Diametro esterno: Ф102mm diametro sferico: SФ75.5mm 121 foro di Ф0.5mm; 1 foro al centro i circoli ristretti 1 di 12 fori a 30°pitch 4 cerchi esterni di 24 fori a 15°pitch Schermo-alluminio muoventesi Ugello-ottone dello spruzzo
Scorrimento dell'acqua	10L/min±5%, misuratore di portata è regolabile
Manometro	50-150Kpa, gamma di manometro 0-0.25Mpa
4. Getto dell'ugello per la prova IPX5 e IPX6
Diametro dell'ugello	IPX5: Φ6.3mm; IPX6: Φ12.5mm
Scorrimento dell'acqua	IPX5: 12.5±0.625L/min; IPX6: 100±5L/min
La distanza fra l'ugello a getto e la recinzione	2,5-3M
5. Piattaforma girevole
Diametro	Φ600mm, Φ800mm e Φ1000mm sono disponibili,
Velocità di rotazione	1r/min
Angolo ribaltabile	15°
Angolo della prova di rotazione	90°, rotazione continua
Portata	≤150kg
6. Rifornimento idrico (anche per l'immersione IPX7) e gabinetto di controllo elettrico
Applicabile	() un rifornimento idrico per la prova impermeabile IPX1~IPX6 (b) prova di immersione dell'acqua di IPX7 (c) stoccaggio dell'acqua per la prova di impermeabilità IPX8 (d) controllo automatico per l'intera attrezzatura impermeabile
Serbatoio dell'acqua	È applicabile innaffiare lo stoccaggio di forte prova dello spruzzo d'acqua IPX5~IPX6, getto di acqua di IPX8, immersione IPX7 Volume: 1000L Dimensione: L1000mmXW1000mmXH1000mm Finestra di osservazione: finestra del vetro temperato Dimensione della finestra di osservazione: W200mmXH1250mm Calibro di profondità: acciaio inossidabile Altezza del calibro di profondità: 1300mm, accuratezza 1mm Controllo livellato liquido: commutatore di galleggiante + tubo di straripamento
Governo di controllo:	Rilevazione di flusso: risposte del segnale di flusso attraverso il flussometro elettronico Regolazione di flusso: metta sul touch screen Rilevazione di temperatura: PID Regolatore: SpA Funzione di controllo: rifornimento idrico di temperatura costante, rifornimento idrico di flusso costante, rifornimento idrico costante di pressione e controllo di tempo della prova. Funzione di protezione: protezione di perdita, protezione di sovraccarico, protezione di cortocircuito
Sostegno automatico dell'ascensore di immersione IPX7	Distanza di sollevamento: 0~1250mm Dimensione del sostegno: L1000mmXW1000mm Peso del carico del sostegno: 50Kg
