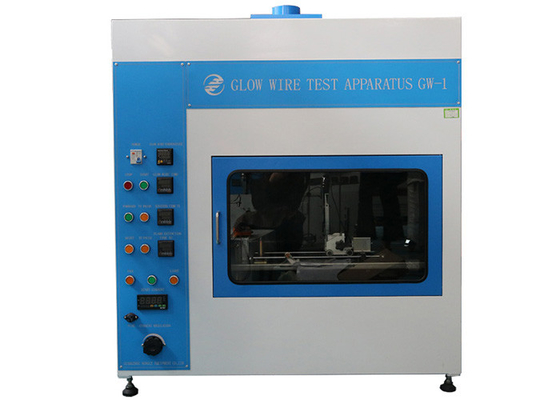

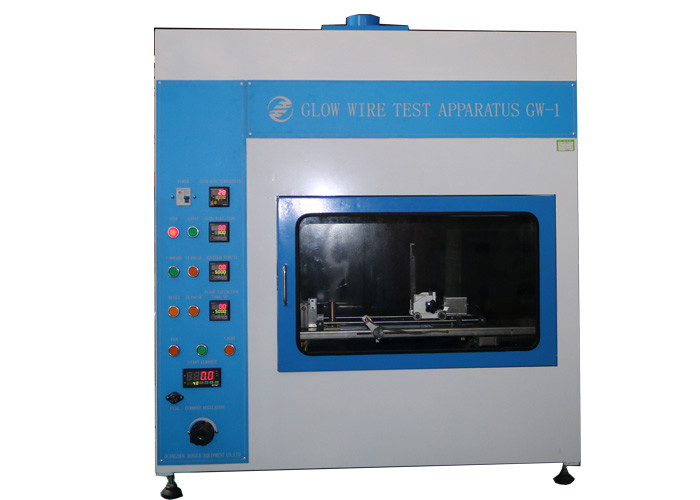

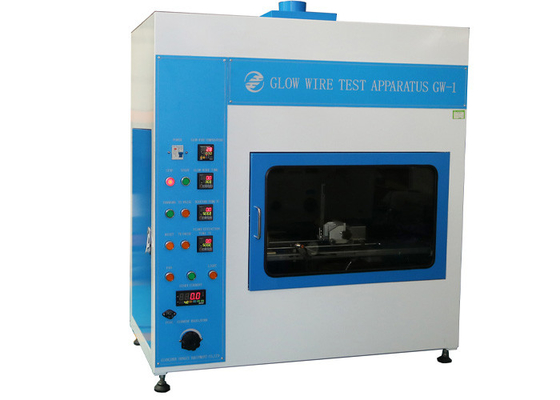

Apparecchiatura di collaudo di infiammabilità IEC60695-2-10

Ardore - apparecchiatura di collaudo di infiammabilità del tester del cavo per IEC60695-2-10 con 4mm Incandescenza-cavo e l'operazione del bottone

Norma:

Prove di rischio d'incendio IEC60695-2-10 – parte 2-10: Ardore/metodi di prova basati da contatto di fili – apparecchiatura del Incandescenza-cavo e metodo di prova comune,

Prove di rischio d'incendio IEC60695-2-11 – parte 2-11: Ardore/metodi di prova basati da contatto di fili – metodo di prova di infiammabilità del Incandescenza-cavo per i prodotti finiti,

Prove di rischio d'incendio IEC60695-2-12 – parte 2-12: Ardore/metodi di prova basati da contatto di fili – metodo di prova di indice di infiammabilità del Incandescenza-cavo (GWFI) per i materiali,

Prove di rischio d'incendio IEC60695-2-13 – parte 2-13: Ardore/metodi di prova basati da contatto di fili – metodo di prova di ignitability del Incandescenza-cavo per i materiali.

Descrizione dell'apparecchiatura della prova:

Il incandescenza-cavo è formato dal cavo cromo/del nichel (> Cr del ± Ni/20 1% di 77%), avendo un diametro esterno di 4,00 millimetri di ± 0,07 millimetri (prima del piegamento). Le dimensioni dell'anello di filo di incandescenza sono come descritto minutamente in figura 1.

Un nuovo incandescenza-cavo sarà temprato per complessivamente almeno 10 h dall'assoggettamento ad una corrente almeno di 120 A prima di essere usando per un'esecuzione dei test. Il tempo di tempera totale può essere raggiunto cumulativamente. Per evitare il danno, la termocoppia non sarà installata durante la ricottura. Alla conclusione di ricottura, la profondità del foro della tasca della termocoppia sarà verificata.

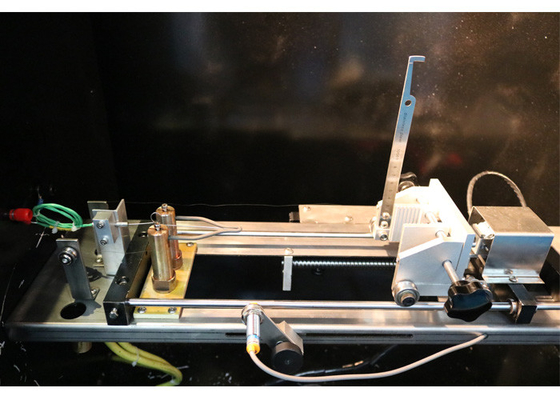

L'apparecchiatura della prova sarà progettata in moda da tenere in un piano orizzontale ed applichi il incandescenza-cavo una forza di 0,95 ± 0,1 di N 0 N alla provetta durante l'applicazione del incandescenza-cavo. La forza sarà mantenuta a questo valore quando il incandescenza-cavo o la provetta è mosso orizzontalmente una verso l'altra. La penetrazione della punta del incandescenza-cavo in e da parte a parte

la provetta sarà limitata a 7 millimetri di ± 0,5 millimetri.

Parametri:
